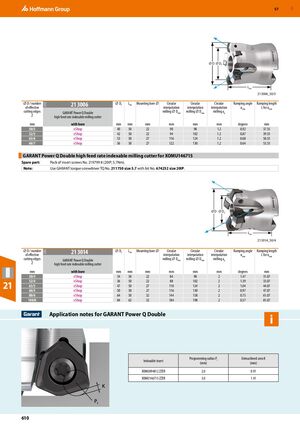

⌀ D / Номер эффективных режущих кромок Z (мм) 21 3006 ⌀ D3 (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
50/5 eShop 40 50 22 90 98 1.2 0.92 37.55
52/5 eShop 42 50 22 94 102 1.2 0.87 39.55
63/6 eShop 53 50 27 116 124 1.2 0.68 50.55
66/7 eShop 56 50 27 122 130 1.2 0.64 53.55

GARANT Power Q Double с высокой скоростью подачи фреза индексируемая для XOMU146715

Запасная часть: набор винтов для пластин No. 219799 8 (20IP; 5.7Nm).

Примечание: используйте динамометрический отвёртка GARANT TQ No. 211750 размер 5.7 с насадкой No. 674252 размер 20IP.

⌀ D / Номер эффективных режущих кромок Z (мм) 21 3014 ⌀ D3 (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
50/4 eShop 34 50 22 84 98 2 1.47 31.07
52/4 eShop 36 50 22 88 102 2 1.39 33.07
63/5 eShop 47 50 27 110 124 2 1.04 44.07
66/5 eShop 50 50 27 116 130 2 0.97 47.07
80/6 eShop 64 50 32 144 158 2 0.75 61.07
100/8 eShop 84 63 32 184 198 2 0.57 81.07

Рекомендации по применению GARANT Power Q Double

Пластина индексируемая Радиус программирования Pr (мм) Необработанная площадь K (мм)
XOMU094812 ZZER 2.0 0.91
XOMU146715 ZZER 3.0 1.41
