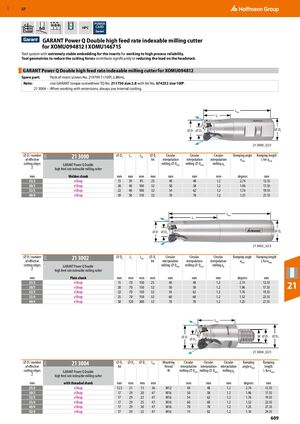

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 609

Предыдущая страница Следующая страница

Навигация

GARANT Power Q Double с высокой скоростью подачи фреза индексируемая

Для пластин XOMU094812 и XOMU146715

Система инструмента с исключительно стабильным креплением пластин для работы с высокой надёжностью процесса. Геометрия инструмента, обеспечивающая снижение силы резания, способствует значительному снижению нагрузки на шпиндель.

GARANT Power Q Double с высокой скоростью подачи фреза индексируемая для XOMU094812

Запасная часть: набор винтов для пластин No. 219799 7 (10IP; 2.8Nm).

Примечание: используйте динамометрический отвёртка GARANT TQ No. 211750 размер 2.8 с насадкой No. 674252 размер 10IP.

21 3004 – при работе с удлинителями всегда используйте внутреннее охлаждение.

⌀ D / Номер эффективных режущих кромок Z (мм) 21 3000 ⌀ D3 (мм) L1 (мм) Ltot (мм) ⌀ Ds (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
25/2 eShop 15 39 95 25 40 48 1.2 2.74 12.55
30/3 eShop 20 40 100 32 50 58 1.2 1.96 17.55
32/3 eShop 22 40 100 32 54 62 1.2 1.76 19.55
40/4 eShop 30 50 110 32 70 78 1.2 1.25 27.55
⌀ D / Номер эффективных режущих кромок Z (мм) 21 3002 ⌀ D3 (мм) L1 (мм) Ltot (мм) ⌀ Ds (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
25/2 eShop 15 70 150 25 40 48 1.2 2.74 12.55
30/3 eShop 20 70 150 32 50 58 1.2 1.96 17.55
32/3 eShop 22 70 150 32 54 62 1.2 1.76 19.55
35/4 eShop 25 70 150 32 60 68 1.2 1.52 22.55
40/4 eShop 30 120 200 32 70 78 1.2 1.25 27.55

Фреза индексируемая GARANT Power Q Double с высокой скоростью подачи – хвостовик Weldon / цилиндрический

⌀ D / Номер эффективных режущих кромок Z (мм) 21 3004 ⌀ D1 (мм) ⌀ D2 (мм) ⌀ D3 (мм) Ltot (мм) Резьба крепления M Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
25/2 eShop 12.5 21 15 36 M12 40 48 1.2 2.74 12.55
30/3 eShop 17 29 20 47 M16 50 58 1.2 1.96 17.55
32/3 eShop 17 29 22 47 M16 54 62 1.2 1.76 19.55
35/4 eShop 17 29 25 47 M16 60 68 1.2 1.52 22.55
40/4 eShop 17 29 30 47 M16 70 78 1.2 1.25 27.55
42/4 eShop 17 29 32 47 M16 74 82 1.2 1.16 29.55
