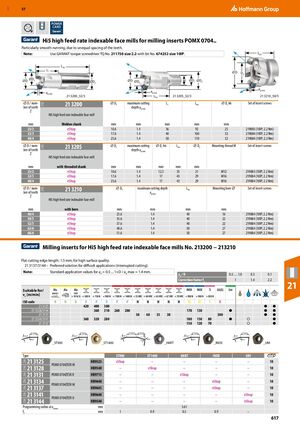

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 617

Предыдущая страница Следующая страница

Навигация

Торцевые фрезы Hi5 с высокой подачей для пластин фрезерования POMX 0704

Особенно плавная работа благодаря неравномерному расстоянию между зубьями.

Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размером 2,2 с битом № 674252 размером 10IP.

Торцевая фреза Hi5 с высокой подачей с хвостовиком Weldon (21O 21 3200)

Диаметр / количество зубьев (мм) Артикул 21O Диаметр D3 (мм) Максимальная глубина резания ap max (мм) Общая длина Ltot (мм) Диаметр хвостовика (мм) Набор винтов пластины
25/2 eShop 10,6 1,4 36 92 25 219883 (10IP; 2,2 Нм)
32/3 eShop 17,6 1,4 40 100 32 219884 (10IP; 2,2 Нм)
40/4 eShop 25,6 1,4 50 110 32 219884 (10IP; 2,2 Нм)

Торцевая фреза Hi5 с высокой подачей с резьбовым хвостовиком (21O 21 3205)

Диаметр / количество зубьев (мм) Артикул 21O Диаметр D3 (мм) Максимальная глубина резания ap max (мм) Диаметр D1 h6 (мм) Общая длина Ltot (мм) Диаметр D2 (мм) Монтажная резьба M Набор винтов пластины
25/2 eShop 10,6 1,4 12,5 35 21 M12 219883 (10IP; 2,2 Нм)
32/3 eShop 17,6 1,4 17 43 29 M16 219884 (10IP; 2,2 Нм)
40/4 eShop 25,6 1,4 17 43 29 M16 219884 (10IP; 2,2 Нм)

Торцевая фреза Hi5 с высокой подачей с отверстием (21O 21 3210)

Диаметр / количество зубьев (мм) Артикул 21O Диаметр D3 (мм) Максимальная глубина резания ap max (мм) Общая длина Ltot (мм) Монтажное отверстие диаметр (мм) Набор винтов пластины
40/4 eShop 25,6 1,4 40 16 219884 (10IP; 2,2 Нм)
50/5 eShop 35,6 1,4 40 22 219884 (10IP; 2,2 Нм)
52/5 eShop 37,6 1,4 40 22 219884 (10IP; 2,2 Нм)
63/6 eShop 48,6 1,4 50 27 219884 (10IP; 2,2 Нм)
66/6 eShop 51,6 1,4 50 27 219884 (10IP; 2,2 Нм)

Пластины для фрезерования торцевых фрез Hi5 с высокой подачей № 213200 − 213210

Длина плоского режущего края: 1,5 мм для высокого качества поверхности. 21 3137/3144 — предпочтительное решение для сложных приложений (прерывистое резание).

Примечание: Стандартные значения применения для ae = 0,5 ... 1×D / максимальная глубина резания = 1,4 мм.

ae / D 0,5 ... 1,0 0,3 0,1
Коэффициент коррекции fz 1 1,4 2,2
Артикул Тип пластины Марка ST900 ST1400 HART INOX UNI Радиус (мм)
21 3125 POMX 0704ZEER M HB9525 eShop – – – – 10
21 3128 POMX 0704ZEER M HB9540 – eShop – – – 10
21 3131 POMX 0704ZESR R HB9715 – – eShop – – 10
21 3134 POMX 0704ZEER M HB9640 – – – eShop – 10
21 3137 POMX 0704ZEER M HB9645 – – – eShop – 10
21 3141 POMX 0704ZEER U HB9640 – – – – eShop 10
21 3144 POMX 0704ZEER M HB9540 – – – – eShop 10

Радиус программирования при максимальной глубине резания: 3,61 мм

fz (мм): ST900 — 1; ST1400 — 0,9; HART — 0,5; INOX — 0,9; UNI — –
