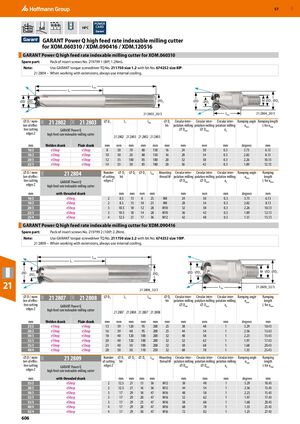

Высокопроизводительная фреза GARANT Power Q с механически закрепленными пластинами для XOM.060310 / XDM.090416 / XDM.120516

Высокопроизводительная фреза GARANT Power Q с механически закрепленными пластинами для XOM.060310

Запасная часть: Комплект винтов для крепления пластин № 219799 1 (8IP; 1,2 Нм).

Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размер 1,2 с битой № 674252 размер 8IP.

21 2804 – При работе с удлинителями всегда используйте внутреннее охлаждение.

⌀ D / количество рабочих режущих кромок Z 21 2802 (хвостовик Weldon) 21 2803 (прямой хвостовик) ⌀ D3, мм L1, мм Ltot 21 2802, мм Ltot 21 2803, мм ⌀ Ds h6, мм Фрезерование с круговой интерполяцией ⌀ Dmin, мм Фрезерование с круговой интерполяцией ⌀ Dmax, мм Фрезерование с круговой интерполяцией ap, мм Угол спиральной подачи αmax, градусов Длина спиральной подачи L для αmax, мм
16/2 eShop eShop 8 30 70 80 150 16 24 30 0,3 3,73 6,13
18/2 eShop eShop 10 30 20 80 150 16 28 34 0,3 2,82 8,13
20/3 eShop eShop 12 35 100 85 180 20 32 38 0,3 2,26 10,13
22/3 eShop eShop 14 35 30 85 180 20 36 42 0,3 1,89 12,13
⌀ D / количество рабочих режущих кромок Z 21 2804 (хвостовик с резьбой) Количество режущих кромок Z ⌀ D1 h6, мм ⌀ D2, мм ⌀ D3, мм Ltot, мм Резьба крепления M Фрезерование с круговой интерполяцией ⌀ Dmin, мм Фрезерование с круговой интерполяцией ⌀ Dmax, мм Фрезерование с круговой интерполяцией ap, мм Угол спиральной подачи αmax, градусов Длина спиральной подачи L для αmax, мм
16/2 eShop 2 8,5 13 8 25 M8 24 30 0,3 3,73 6,13
18/2 eShop 2 8,5 13 10 25 M8 28 34 0,3 2,82 8,13
20/3 eShop 3 10,5 18 12 28 M10 32 38 0,3 2,26 10,13
22/3 eShop 3 10,5 18 14 28 M10 36 42 0,3 1,89 12,13
25/4 eShop 4 12,5 21 17 36 M12 42 48 0,3 1,51 15,13

Высокопроизводительная фреза GARANT Power Q с механически закрепленными пластинами для XDM.090416

Запасная часть: Комплект винтов для крепления пластин № 219799 2 (10IP; 2,2 Нм).

Примечание: Используйте динамометрический отвёртку GARANT TQ № 211750 размер 2,2 с битой № 674252 размер 10IP.

21 2809 – При работе с удлинителями всегда используйте внутреннее охлаждение.

⌀ D / количество рабочих режущих кромок Z 21 2807 (хвостовик Weldon) 21 2808 (прямой хвостовик) ⌀ D3, мм L1, мм Ltot 21 2807, мм Ltot 21 2808, мм ⌀ Ds h6, мм Фрезерование с круговой интерполяцией ⌀ Dmin, мм Фрезерование с круговой интерполяцией ⌀ Dmax, мм Фрезерование с круговой интерполяцией ap, мм Угол спиральной подачи αmax, градусов Длина спиральной подачи L для αmax, мм
25/2 eShop eShop 13 39 120 95 200 25 38 48 1 3,29 10,43
28/2 eShop eShop 16 39 40 95 200 25 44 54 1 2,56 13,43
30/3 eShop eShop 18 40 120 100 200 32 48 58 1 2,23 15,43
32/3 eShop eShop 20 40 120 100 200 32 52 62 1 1,97 17,43
35/3 eShop eShop 23 40 50 100 200 32 58 68 1 1,68 20,43
40/4 eShop eShop 28 50 50 110 250 32 68 78 1 1,35 25,43
⌀ D / количество рабочих режущих кромок Z 21 2809 (хвостовик с резьбой) Количество режущих кромок Z ⌀ D1 h6, мм ⌀ D2, мм ⌀ D3, мм Ltot, мм Резьба крепления M Фрезерование с круговой интерполяцией ⌀ Dmin, мм Фрезерование с круговой интерполяцией ⌀ Dmax, мм Фрезерование с круговой интерполяцией ap, мм Угол спиральной подачи αmax, градусов Длина спиральной подачи L для αmax, мм
25/2 eShop 2 12,5 21 13 36 M12 38 48 1 3,29 10,43
28/2 eShop 2 12,5 21 16 36 M12 44 54 1 2,56 13,43
30/3 eShop 3 17 29 18 47 M16 48 58 1 2,23 15,43
32/3 eShop 3 17 29 20 47 M16 52 62 1 1,97 17,43
35/3 eShop 3 17 29 23 47 M16 58 68 1 1,68 20,43
40/4 eShop 4 17 29 28 47 M16 68 78 1 1,35 25,43
42/4 eShop 4 17 29 30 47 M16 72 82 1 1,25 27,43
