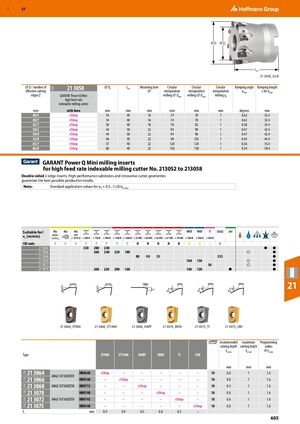

Высокопроизводительная фреза с механически закрепленными пластинами GARANT Power Q Mini — отверстие крепления

⌀ D / количество рабочих режущих кромок Z 21 3058 ⌀ D3, мм Ltot, мм Отверстие крепления ⌀, мм Фрезерование с круговой интерполяцией ⌀ Dmin, мм Фрезерование с круговой интерполяцией ⌀ Dmax, мм Фрезерование с круговой интерполяцией ap, мм Угол спиральной подачи αmax, градусов Длина спиральной подачи L для αmax, мм
40/5 eShop 34 40 16 74 78 1 0,62 32,4
40/7 eShop 34 40 16 74 78 1 0,62 32,4
42/7 eShop 36 40 16 78 82 1 0,58 34,4
50/5 eShop 44 50 22 94 98 1 0,47 42,4
50/8 eShop 44 50 22 94 98 1 0,47 42,4
52/8 eShop 46 50 22 98 102 1 0,45 44,4
63/7 eShop 57 40 22 120 124 1 0,36 55,4
66/8 eShop 60 40 22 126 130 1 0,34 58,4

Пластины для высокопроизводительной фрезы с механически закрепленными пластинами GARANT Power Q Mini для фрез № 213052–213058

Двусторонние 2-реберные пластины. Высокопроизводительные подложки и инновационная геометрия резцов гарантируют наилучшие результаты производства.

Примечание: Стандартные значения применения для ae = 0,5...1×D/ap max.

Код ISO Скорость резания vc [м/мин]
21 3064 330 280 240
21 3066 260 240 220 180
21 3068 80 50 35 355
21 3070 180 150
21 3072 50
21 3075 260 220 200 160 140 120
Тип ST900 ST1400 HART INOX TI UNI Подача на зуб fz, мм Рекомендуемая макс. глубина резания ap max, мм Макс. глубина резания ap max, мм Программируемый радиус при ap max, мм
21 3064 ANGX 10T308ZEER HB9640 eShop – – – – 10 0,8 1 1,6
21 3066 ANGX 10T308ZEER HB9540 – eShop – – – 10 0,8 1 1,6
21 3068 ANGX 10T308ZESR HB9715 – – eShop – – 10 0,4 1 1,6
21 3070 HB9740 – – – eShop – 10 0,8 1 1,6
21 3072 ANGX 10T308ZEER HB9745 – – – – eShop 10 0,6 1 1,6
21 3075 HB9540 – – – – eShop 10 0,8 1 1,6
Подача на зуб fz, мм 0,9 0,9 0,5 0,8 0,5 –
