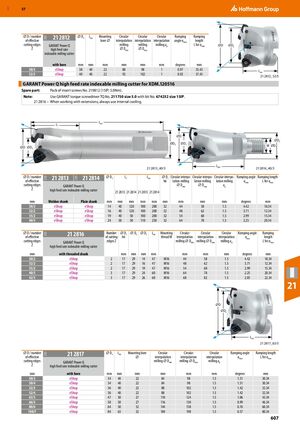

GARANT Power Q с высокой скоростью подачи фреза индексируемая

⌀ D / Номер эффективных режущих кромок Z (мм) 21 2812 ⌀ D3 (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
50/5 eShop 38 40 22 88 98 1 0.97 35.43
52/5 eShop 40 40 22 92 102 1 0.92 37.43

Фреза индексируемая GARANT Power Q с высокой скоростью подачи для XDM.120516

Запасная часть: набор винтов для пластин No. 219812 (15IP; 5.0Nm).

Примечание: используйте динамометрический отвёртка GARANT TQ No. 211750 размер 5.0 с насадкой No. 674252 размер 15IP.

21 2816 – при работе с удлинителями всегда используйте внутреннее охлаждение.

⌀ D / Номер эффективных режущих кромок Z (мм) 21 2813 21 2814 ⌀ D3 (мм) L1 (мм) Ltot (мм) ⌀ Ds (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
30/2 eShop eShop 14 40 120 100 200 32 44 58 1.5 4.42 10.34
32/2 eShop eShop 16 40 120 100 200 32 48 62 1.5 3.71 12.34
35/2 eShop eShop 19 40 50 100 200 32 54 68 1.5 2.99 15.34
40/3 eShop eShop 24 50 50 110 250 32 64 78 1.5 2.25 20.34

Фреза индексируемая GARANT Power Q с высокой скоростью подачи – хвостовик Weldon / цилиндрический

⌀ D / Номер эффективных режущих кромок Z (мм) 21 2816 Номер эффективных режущих кромок Z ⌀ D1 (мм) ⌀ D2 (мм) ⌀ D3 (мм) Ltot (мм) Резьба крепления M Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
30/2 eShop 2 17 29 14 47 M16 44 58 1.5 4.42 10.34
32/2 eShop 2 17 29 16 47 M16 48 62 1.5 3.71 12.34
35/2 eShop 2 17 29 19 47 M16 54 68 1.5 2.99 15.34
40/3 eShop 3 17 29 24 60 M16 64 78 1.5 2.25 20.34
42/3 eShop 3 17 29 26 60 M16 68 82 1.5 2.05 22.34
⌀ D / Номер эффективных режущих кромок Z (мм) 21 2817 ⌀ D3 (мм) Ltot (мм) Отверстие крепления ⌀ (мм) Круговая интерполяция фреза ⌀ Dmin (мм) Круговая интерполяция фреза ⌀ Dmax (мм) Круговая интерполяция фреза ap (мм) Угол врезания αmax (градусы) Длина врезания L при αmax (мм)
50/3 eShop 34 40 22 84 98 1.5 1.51 30.34
50/4 eShop 34 40 22 84 98 1.5 1.51 30.34
52/3 eShop 36 40 22 88 102 1.5 1.42 32.34
52/4 eShop 36 40 22 88 102 1.5 1.42 32.34
63/5 eShop 47 50 27 110 124 1.5 1.06 43.34
66/5 eShop 50 50 27 116 130 1.5 0.99 46.34
80/6 eShop 64 50 32 144 158 1.5 0.76 60.34
100/7 eShop 84 63 32 184 198 1.5 0.57 80.34
