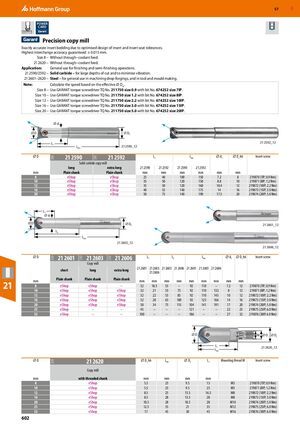

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 602

Предыдущая страница Следующая страница

Навигация

Фреза копировальная прецизионная

Точное размещение пластины благодаря оптимизированной конструкции пластины и допускам гнезда пластины. Гарантируется наивысшая точность взаимозаменяемости: ± 0,015 мм.

Размер 8 – без подачи эмульсии сквозь инструмент.

21 2620 – без подачи эмульсии сквозь инструмент.

Применение: Общее применение для чистовых и получистовых операций фрезерования.

21 2590/2592 – Из твердого сплава – для больших глубин резания и минимизации вибрации.

21 2601–2620 – Из стали – для общего применения при фрезеровании штампованных заготовок и в производстве инструментов и пресс-форм.

Примечание: Рассчитывайте скорость на основе эффективного диаметра ⌀ Dw. Размер 8 – используйте отвёртку динамометрическую GARANT TQ Номер 211750 размер 0,9 с битом Номер 674252 размер 7IP. Размер 10 – используйте отвёртку динамометрическую GARANT TQ Номер 211750 размер 1,2 с битом Номер 674252 размер 8IP. Размер 12 – используйте отвёртку динамометрическую GARANT TQ Номер 211750 размер 2,2 с битом Номер 674252 размер 10IP. Размер 16 – используйте отвёртку динамометрическую GARANT TQ Номер 211750 размер 3,0 с битом Номер 674252 размер 15IP. Размер 20 – используйте отвёртку динамометрическую GARANT TQ Номер 211750 размер 5,0 с битом Номер 674252 размер 20IP.

Фрезы копировальные из твердого сплава

⌀D, мм Номер 21 2590, длина Номер 21 2592, длина L1, мм Ltot, мм (21 2590) Ltot, мм (21 2592) ⌀ d1, мм ⌀ Ds h6, мм Винт крепления пластины
8 eShop eShop — 25 40 100 150 7,2 8 219870 (7IP; 0,9 Нм)
10 eShop eShop — 35 50 120 150 8,8 10 219871 (8IP; 1,2 Нм)
12 eShop eShop — 35 50 120 160 10,4 12 219872 (10IP; 2,2 Нм)
16 eShop eShop — 40 55 140 175 14 16 219873 (15IP; 3,0 Нм)
20 eShop eShop — 50 75 140 190 17,5 20 219874 (20IP; 5,0 Нм)

Фрезы копировальные из стали

⌀D, мм Номер 21 2601, короткая Номер 21 2603, длинная Номер 21 2606, сверхдлинная L1, мм L2, мм Ltot, мм ⌀ d1, мм ⌀ Ds h6, мм Винт крепления пластины
8 eShop eShop — 32 18,5 53 — 92 — — 7,2 12 219870 (7IP; 0,9 Нм)
10 eShop eShop eShop 32 21 53 75 92 110 132 8 12 219871 (8IP; 1,2 Нм)
12 eShop eShop eShop 32 22 53 85 92 110 145 10 12 219872 (10IP; 2,2 Нм)
16 eShop eShop eShop 32 28 63 100 92 123 166 14 16 219873 (15IP; 3,0 Нм)
20 eShop eShop eShop 38 34 75 115 104 141 191 17 20 219874 (20IP; 5,0 Нм)
25 eShop — — 45 — — — 121 — — 22 25 219875 (25IP; 6,0 Нм)
32 eShop — — 100 — — — 186 — — 27 32 219876 (30IP; 6,0 Нм)

Фреза копировальная с резьбовым хвостовиком

⌀D, мм Номер 21 2620, с резьбовым хвостовиком ⌀ D1 h6, мм Ltot, мм ⌀ D2, мм L1, мм Резьбовое соединение M Винт крепления пластины
8 eShop 5,5 23 9,5 13 M5 219870 (7IP; 0,9 Нм)
10 eShop 5,5 23 9,5 23 M5 219871 (8IP; 1,2 Нм)
12 eShop 8,5 25 13,5 16,5 M8 219872 (10IP; 2,2 Нм)
16 eShop 8,5 28 13,5 28 M8 219873 (15IP; 3,0 Нм)
20 eShop 10,5 28 18,5 28 M10 219874 (20IP; 5,0 Нм)
25 eShop 12,5 35 21 35 M12 219875 (25IP; 6,0 Нм)
32 eShop 17 45 30 45 M16 219876 (30IP; 6,0 Нм)
