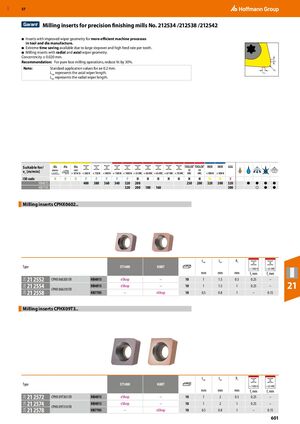

Пластины фрезерные для фрез прецизионного чистового фрезерования Номер 212534 / 212538 / 212542

  • Пластины с улучшенной геометрией формообразующего элемента для более эффективных процессов фрезерования в производстве инструментов и пресс-форм.
  • Экстремальное сокращение времени достигается благодаря большому перекрытию и высокой подаче на зуб.
  • Пластины фрезерные с радиальной и осевой геометрией формообразующего элемента.

Концентричность ± 0,020 мм.

Рекомендация: Для операций чистого торцевого фрезерования снизьте Vc на 30%.

Примечание: Стандартные значения при ae 0,2 мм. Lwa представляет осевую длину формообразующего элемента. Lwr представляет радиальную длину формообразующего элемента.

Код ISO N N N P P P P P H H H H H H H M M K
HB4015 — — — 400 380 360 340 320 200 — — — 250 200 — 320 300 320 ● ● ● ●
HB7705 — — — — — — — 320 200 180 160 — — — — — 300 — ○ ● — ●

Пластины фрезерные CPHX0602..

Номер Тип Марка ST1400 HART Lwa, мм Lwr, мм R1, мм < 1400 N, fz мм < 65 HRC, fz мм
21 2552 CPHX 060205 ER HB4015 eShop — 10 1 1,5 0,5 0,25 —
21 2554 CPHX 060210 ER HB4015 eShop — 10 1 1,5 1 0,25 —
21 2558 — HB7705 — eShop 10 0,5 0,8 1 — 0,15

Пластины фрезерные CPHX09T3..

Номер Тип Марка ST1400 HART Lwa, мм Lwr, мм R1, мм < 1400 N, fz мм < 65 HRC, fz мм
21 2572 CPHX 09T305 ER HB4015 eShop — 10 1 2 0,5 0,25 —
21 2574 CPHX 09T310 ER HB4015 eShop — 10 1 2 1 0,25 —
21 2578 — HB7705 — eShop 10 0,5 0,8 1 — 0,15
