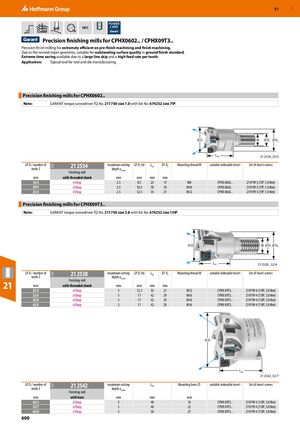

Фрезы прецизионного чистового фрезерования для CPHX0602.. / CPHX09T3..

Прецизионное чистовое фрезерование для высокоэффективного предварительного и чистового фрезерования. Благодаря пересмотренной геометрии формообразующего элемента обеспечивается исключительное качество поверхности стандартной шлифовки. Экстремальное сокращение времени достигается благодаря большому перекрытию и высокой подаче на зуб.

Применение: Типовой инструмент для производства инструментов и пресс-форм.

Фрезы прецизионного чистового фрезерования для CPHX0602..

Примечание: Отвёртка динамометрическая GARANT TQ Номер 211750 размер 1,0 с битом Номер 674252 размер 7IP.

Диаметр / Количество зубьев, мм Номер 21 2534 Максимальная глубина резания apmax, мм ⌀ D1 h6, мм Ltot, мм ⌀ D2, мм Резьбовое соединение M Подходящие сменные пластины Набор винтов крепления пластин
16/3 eShop 2,5 8,5 23 13 M8 CPHX 0602.. 219799 3 (7IP; 1,0 Нм)
20/4 eShop 2,5 10,5 30 18 M10 CPHX 0602.. 219799 3 (7IP; 1,0 Нм)
25/5 eShop 2,5 12,5 35 21 M12 CPHX 0602.. 219799 3 (7IP; 1,0 Нм)

Фрезы прецизионного чистового фрезерования для CPHX09T3..

Примечание: Отвёртка динамометрическая GARANT TQ Номер 211750 размер 3,8 с битом Номер 674252 размер 15IP.

Диаметр / Количество зубьев, мм Номер 21 2538 Максимальная глубина резания apmax, мм Ltot, мм ⌀ D1 h6, мм Резьбовое соединение M Подходящие сменные пластины Набор винтов крепления пластин
25/3 eShop 3 12,5 35 21 M12 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
32/4 eShop 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
35/4 eShop 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
42/5 eShop 3 17 42 29 M16 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
Диаметр / Количество зубьев, мм Номер 21 2542 Максимальная глубина резания apmax, мм Ltot, мм Посадочное отверстие ⌀, мм Подходящие сменные пластины Набор винтов крепления пластин
42/5 eShop 3 40 16 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
52/7 eShop 3 40 22 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
66/8 eShop 3 50 27 CPHX 09T3.. 219799 4 (15IP; 3,8 Нм)
