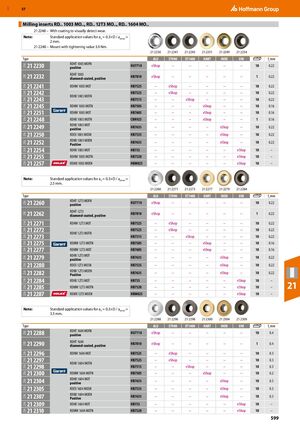

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 599

Предыдущая страница Следующая страница

Навигация

Пластины фрезерные RD.. 1003 MO.., RD.. 12T3 MO.., RD.. 1604 MO..

Примечание: 21 2248 – с покрытием для визуального контроля износа. Стандартные значения при ae = 0,3×D / apmax = 2 мм. 21 2248 – установка с крутящим моментом 3,0 Нм.

Номер Тип Марка ALU ST900 ST1400 HART INOX UNI Количество fz, мм
21 2230 RDHT 1003 MOFN HU7710 eShop — — — — — 10 0,22
21 2232 RDHT 1003, алмазное покрытие HB7810 eShop — — — — — 1 0,22
21 2241 RDHW 1003 MOT HB7525 — eShop — — — — 10 0,22
21 2242 RDHX 1003 MOTN HB7525 — eShop — — — — 10 0,22
21 2243 — HB7515 — — eShop — — — 10 0,22
21 2245 RDHW 1003 MOTN HB7505 — — — eShop — — 10 0,16
21 2251 RDHW 1003 MOT HB7605 — — — eShop — — 10 0,16
21 2248 RDHX 1003 MOTN CBN925 — — — eShop — — 1 0,16
21 2249 RDHX 1003 MOT HB7635 — — — — eShop — 10 0,22
21 2250 RDEX 1003 MOSN HB7535 — — — — eShop — 10 0,22
21 2252 RDNX 1003 MOEN HB7635 — — — — eShop — 10 0,22
21 2254 RDHX 1003 MOT HB735 — — — — — eShop 10 —
21 2255 RDHW 1003 MOTN HB7520 — — — — — eShop 10 —
21 2257 RDMX 1003 MOEN HBM025 — — — — — eShop 10 —

Примечание: Стандартные значения при ae = 0,3×D / apmax = 2,5 мм.

Номер Тип Марка ALU ST900 ST1400 HART INOX UNI Количество fz, мм
21 2260 RDHT 12T3 MOFN HU7710 eShop — — — — — 10 0,22
21 2262 RDHT 12T3, алмазное покрытие HB7810 eShop — — — — — 1 0,22
21 2271 RDHW 12T3 MOT HB7525 — eShop — — — — 10 0,22
21 2272 RDHX 12T3 MOTN HB7525 — eShop — — — — 10 0,22
21 2273 — HB7515 — — eShop — — — 10 0,22
21 2275 RDMW 12T3 MOTN HB7505 — — — eShop — — 10 0,16
21 2277 RDMW 12T3 MOT HB7605 — — — eShop — — 10 0,16
21 2279 RDHX 12T3 MOT HB7635 — — — — eShop — 10 0,22
21 2280 RDEX 12T3 MOSN HB7535 — — — — eShop — 10 0,22
21 2282 RDNX 12T3 MOEN HB7635 — — — — eShop — 10 0,22
21 2284 RDHX 12T3 MOT HB735 — — — — — eShop 10 —
21 2285 RDMW 12T3 MOTN HB7520 — — — — — eShop 10 —
21 2287 RDMX 12T3 MOEN HBM025 — — — — — eShop 10 —

Примечание: Стандартные значения при ae = 0,3×D / apmax = 3,5 мм.

Номер Тип Марка ALU ST900 ST1400 HART INOX UNI Количество fz, мм
21 2288 RDHT 1604 MOFN HU7710 eShop — — — — — 10 0,4
21 2290 RDHT 1604, алмазное покрытие HB7810 eShop — — — — — 1 0,4
21 2296 RDHW 1604 MOT HB7525 — eShop — — — — 10 0,3
21 2297 RDHX 1604 MOTN HB7525 — eShop — — — — 10 0,3
21 2298 — HB7515 — — eShop — — — 10 0,3
21 2300 RDMW 1604 MOTN HB7505 — — — eShop — — 10 0,2
21 2304 RDHX 1604 MOT HB7635 — — — — eShop — 10 0,3
21 2305 RDEX 1604 MOSN HB7535 — — — — eShop — 10 0,3
21 2307 RDNX 1604 MOEN HB7635 — — — — eShop — 10 0,3
21 2309 RDHX 1604 MOT HB735 — — — — — eShop 10 —
21 2310 RDMW 1604 MOTN HB7520 — — — — — eShop 10 —
