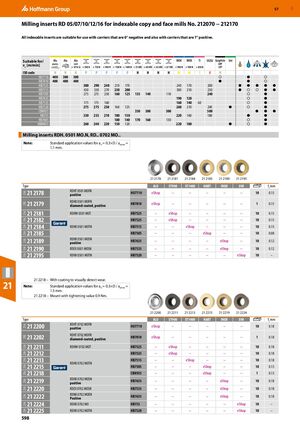

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 598

Предыдущая страница Следующая страница

Навигация

Пластины фрезерные RD 05/07/10/12/16 для копировальных и торцевых фрез со сменными пластинами Номер 212070 − 212170

Все сменные пластины пригодны для использования с державками, имеющими геометрию 0° отрицательную, а также с державками, имеющими геометрию 7° положительную.

Рекомендуемые скорости резания для различных материалов

Код ISO N N N P P P P P H H H H M M S K N
HU7710 400 300 300 — — — — — — — — — — — — ● — ● ○
HB7810 400 400 400 — — — — — — — — — — — — ● — ● ○
HB7525 — — — 380 290 240 210 170 — — — — 240 170 — 200 — ● ● ● ● ●

Пластины фрезерные RDH. 0501 MO.N, RD.. 0702 MO..

Примечание: Стандартные значения при ae = 0,3×D / apmax = 1,1 мм.

Номер Тип Марка ALU ST900 ST1400 HART INOX UNI Количество fz, мм
21 2178 RDHT 0501 MOFN HU7710 eShop — — — — — 10 0,15
21 2179 RDHX 0501 MOFN, алмазное покрытие HB7810 eShop — — — — — 1 0,15
21 2181 RDHW 0501 MOT HB7525 — eShop — — — — 10 0,15
21 2182 — HB7525 — eShop — — — — 10 0,15
21 2184 RDHX 0501 MOTN HB7515 — — eShop — — — 10 0,15
21 2185 — HB7505 — — — eShop — — 10 0,08
21 2189 RDHX 0501 MOSN HB7635 — — — — eShop — 10 0,12
21 2190 RDEX 0501 MOSN HB7535 — — — — eShop — 10 0,12
21 2195 RDHX 0501 MOTN HB7520 — — — — — eShop 10 —

Примечание: 21 2218 – с покрытием для визуального контроля износа. Стандартные значения при ae = 0,3×D / apmax = 1,5 мм. 21 2218 – установка с крутящим моментом 0,9 Нм.

Номер Тип Марка ALU ST900 ST1400 HART INOX UNI Количество fz, мм
21 2200 RDHT 0702 MOFN HU7710 eShop — — — — — 10 0,18
21 2202 RDHT 0702 MOFN, алмазное покрытие HB7810 eShop — — — — — 1 0,18
21 2211 RDHW 0702 MOT HB7525 — eShop — — — — 10 0,18
21 2212 — HB7525 — eShop — — — — 10 0,18
21 2213 RDHX 0702 MOTN HB7515 — — eShop — — — 10 0,18
21 2215 — HB7505 — — — eShop — — 10 0,13
21 2218 — CBN925 — — — eShop — — 1 0,13
21 2219 RDHX 0702 MOSN HB7635 — — — — eShop — 10 0,18
21 2220 RDEX 0702 MOSN HB7535 — — — — eShop — 10 0,18
21 2222 RDNX 0702 MOEN HB7635 — — — — eShop — 10 0,18
21 2224 RDHX 0702 MO HB735 — — — — — eShop 10 —
21 2225 RDHX 0702 MOTN HB7520 — — — — — eShop 10 —
