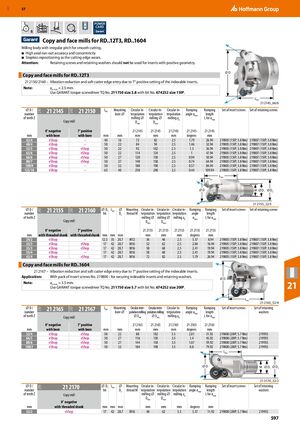

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 597
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Копировальные и торцевые фрезы для RD..12T3, RD..1604
Корпус фрезы с неравномерным шагом зубьев для плавного резания.
- Высокая точность осевого биения и концентричность
- Бесступенчатая переустановка по мере износа режущей кромки
Внимание: винты крепления и гроверные шайбы не должны использоваться для пластин-вставок с положительной геометрией.
Копировальные и торцевые фрезы для RD..12T3
21 2150/2160 – снижение вибраций и мягкий вход режущей кромки за счет положительного угла установки пластины-вставки 7°.
Примечание: ap max = 2,5 мм. Используйте отвертку динамометрическую GARANT TQ No. 211750 размер 3,8 с битой No. 674252 размер 15IP.
| ⌀D / количество зубьев Z (мм) | Копировальная фреза 0° отрицательный с отверстием | 21 2145 | Копировальная фреза 7° положительный с отверстием | 21 2150 | Ltot (мм) | Отверстие крепления ⌀ (мм) | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Набор винтов крепления | Набор винтов крепления (гроверные шайбы) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42/4 | eShop | – | 40 | 16 | 72 | 82 | 2,5 | 1,79 | 26,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 48/4 | eShop | – | 50 | 22 | 84 | 94 | 2,5 | 1,46 | 32,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 52/5 | eShop | eShop | 50 | 22 | 92 | 102 | 2,5 | 1,3 | 36,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 63/6 | eShop | eShop | 50 | 22 | 114 | 124 | 2,5 | 1 | 47,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 66/6 | eShop | eShop | 50 | 27 | 120 | 130 | 2,5 | 0,94 | 50,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 80/7 | eShop | eShop | 50 | 27 | 148 | 158 | 2,5 | 0,74 | 64,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 100/9 | eShop | – | 50 | 32 | 188 | 198 | 2,5 | 0,57 | 84,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 125/10 | eShop | – | 63 | 40 | 238 | 248 | 2,5 | 0,44 | 109,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) |
| ⌀D / количество зубьев Z (мм) | Копировальная фреза 0° отрицательный с резьбовым хвостовиком | 21 2155 | Копировальная фреза 7° положительный с резьбовым хвостовиком | 21 2160 | ⌀ D1 h6 (мм) | Ltot (мм) | ⌀ D2 (мм) | Резьба крепления M | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Набор винтов крепления | Набор винтов крепления (гроверные шайбы) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24/2 | eShop | – | 12,5 | 35 | 20,7 | M12 | 36 | 46 | 2,5 | 5,37 | 8,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 32/3 | eShop | eShop | 17 | 42 | 28,7 | M16 | 52 | 62 | 2,5 | 2,84 | 16,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 35/3 | eShop | eShop | 17 | 42 | 28,7 | M16 | 58 | 68 | 2,5 | 2,41 | 19,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 35/4 | eShop | – | 17 | 42 | 28,7 | M16 | 58 | 68 | 2,5 | 2,41 | 19,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) | ||
| 42/4 | eShop | eShop | 17 | 42 | 28,7 | M16 | 72 | 82 | 2,5 | 1,79 | 26,94 | 219805 (15IP; 3,8 Нм) | 219807 (15IP; 3,8 Нм) |
Копировальные и торцевые фрезы для RD..1604
21 2167 – снижение вибраций и мягкий вход режущей кромки за счет положительного угла установки пластины-вставки 7°.
Применение: с набором винтов крепления No. 219800 для крепления пластин-вставок и гроверных шайб.
Примечание: ap max = 3,5 мм. Используйте отвертку динамометрическую GARANT TQ No. 211750 размер 5,7 с битой No. 674252 размер 20IP.
| ⌀D / количество зубьев Z (мм) | Копировальная фреза 0° отрицательный с отверстием | 21 2165 | Копировальная фреза 7° положительный с отверстием | 21 2167 | Ltot (мм) | Отверстие крепления ⌀ (мм) | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Набор винтов крепления | Набор гроверных шайб |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 52/4 | eShop | eShop | 50 | 22 | 88 | 102 | 3,5 | 2,01 | 31,92 | 219800 (20IP; 5,7 Нм) | 219955 | ||
| 66/5 | eShop | eShop | 50 | 27 | 116 | 130 | 3,5 | 1,4 | 45,92 | 219800 (20IP; 5,7 Нм) | 219955 | ||
| 80/6 | eShop | eShop | 50 | 27 | 144 | 158 | 3,5 | 1,07 | 59,92 | 219800 (20IP; 5,7 Нм) | 219955 | ||
| 100/7 | eShop | eShop | 50 | 32 | 184 | 198 | 3,5 | 0,8 | 79,92 | 219800 (20IP; 5,7 Нм) | 219955 |
| ⌀D / количество зубьев Z (мм) | Копировальная фреза 0° отрицательный с резьбовым хвостовиком | 21 2170 | ⌀ D1 h6 (мм) | Ltot (мм) | ⌀ D2 (мм) | Резьба крепления M | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Набор винтов крепления | Набор гроверных шайб |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32/2 | eShop | 17 | 42 | 28,7 | M16 | 48 | 62 | 3,5 | 5,37 | 11,92 | 219800 (20IP; 5,7 Нм) | 219955 |
