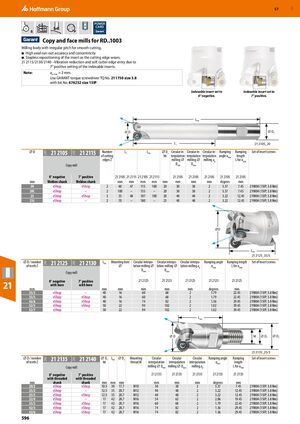

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 596

Предыдущая страница Следующая страница

Навигация

Копировальные и торцевые фрезы для RD..1003

Корпус фрезы с неравномерным шагом зубьев для плавного резания.

  • Высокая точность осевого биения и концентричность
  • Бесступенчатая переустановка пластины-вставки по мере износа режущей кромки

21 2115/2130/2140 – снижение вибраций и мягкий вход режущей кромки за счет положительного угла установки пластины-вставки 7°.

Примечание: ap max = 2 мм. Используйте отвертку динамометрическую GARANT TQ No. 211750 размер 3,8 с битой No. 674252 размер 15IP.

⌀D (мм) Копировальная фреза 0° отрицательный с хвостовиком Weldon 21 2105 Копировальная фреза 7° положительный с хвостовиком Weldon 21 2115 Количество режущих кромок Z L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
20 eShop eShop 2 60 / 47 115 / 100 20 30 38 2 5,37 7,45 219804 (15IP; 3,8 Нм)
20L eShop – 2 100 / – 155 / – 20 30 38 2 5,37 7,45 219804 (15IP; 3,8 Нм)
25 eShop eShop 3 35 / 48 107 / 100 20 40 48 2 3,22 12,45 219804 (15IP; 3,8 Нм)
25L eShop – 2 70 / – 180 / – 25 40 48 2 3,22 12,45 219804 (15IP; 3,8 Нм)
⌀D / количество зубьев Z (мм) Копировальная фреза 0° отрицательный с отверстием 21 2125 Копировальная фреза 7° положительный с отверстием 21 2130 Ltot (мм) Отверстие крепления ⌀ (мм) Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
35/3 eShop – 40 16 60 68 2 1,79 22,45 219804 (15IP; 3,8 Нм)
35/5 eShop eShop 40 16 60 68 2 1,79 22,45 219804 (15IP; 3,8 Нм)
42/6 eShop eShop 40 16 74 82 2 1,36 29,45 219804 (15IP; 3,8 Нм)
52/5 eShop eShop 50 22 94 102 2 1,02 39,45 219804 (15IP; 3,8 Нм)
52/7 eShop – 50 22 94 102 2 1,02 39,45 219804 (15IP; 3,8 Нм)
⌀D / количество зубьев Z (мм) Копировальная фреза 0° отрицательный с резьбовым хвостовиком 21 2135 Копировальная фреза 7° положительный с резьбовым хвостовиком 21 2140 ⌀ D1 h6 (мм) Ltot (мм) ⌀ D2 (мм) Резьба крепления M Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
20/2 eShop eShop 10,5 30 17,7 M10 30 38 2 5,37 7,45 219804 (15IP; 3,8 Нм)
25/2 eShop – 12,5 35 20,7 M12 40 48 2 3,22 12,45 219804 (15IP; 3,8 Нм)
25/3 eShop eShop 12,5 35 20,7 M12 40 48 2 3,22 12,45 219804 (15IP; 3,8 Нм)
32/4 eShop – 17 42 28,7 M16 54 62 2 2,06 19,45 219804 (15IP; 3,8 Нм)
35/5 eShop eShop 17 42 28,7 M16 60 68 2 1,79 22,45 219804 (15IP; 3,8 Нм)
42/5 eShop eShop 17 42 28,7 M16 74 82 2 1,36 29,45 219804 (15IP; 3,8 Нм)
42/6 eShop eShop 17 42 28,7 M16 74 82 2 1,36 29,45 219804 (15IP; 3,8 Нм)
