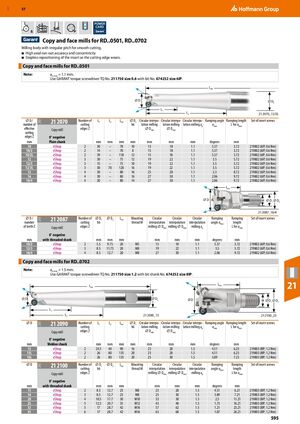

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 595

Предыдущая страница Следующая страница

Навигация

Копировальные и торцевые фрезы для RD..0501, RD..0702

Корпус фрезы с неравномерным шагом зубьев для плавного резания.

  • Высокая точность осевого биения и концентричность
  • Бесступенчатая переустановка пластины по мере износа режущей кромки

Копировальные и торцевые фрезы для RD..0501

Примечание: ap max = 1,1 мм. Используйте отвертку динамометрическую GARANT TQ No. 211750 размер 0,6 с битой No. 674252 размер 6IP.

⌀D / количество эффективных режущих кромок Z (мм) Копировальная фреза 0° отрицательный Хвостовик Weldon Количество режущих кромок Z L1 (мм) L2 (мм) Ltot (мм) ⌀ Ds h6 (мм) Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
10 eShop 2 30 – 70 10 15 18 1,1 5,37 3,72 219802 (6IP; 0,6 Нм)
10/2 eShop 2 14 – 70 8 15 18 1,1 5,37 3,72 219802 (6IP; 0,6 Нм)
10/2L eShop 2 39 – 110 12 15 18 1,1 5,37 3,72 219802 (6IP; 0,6 Нм)
12 eShop 3 30 – 75 12 19 22 1,1 3,5 5,72 219802 (6IP; 0,6 Нм)
12/3 eShop 3 15 – 75 10 19 22 1,1 3,5 5,72 219802 (6IP; 0,6 Нм)
12/3L eShop 3 30 70 120 16 19 22 1,1 3,5 5,72 219802 (6IP; 0,6 Нм)
15 eShop 4 30 – 80 16 25 28 1,1 2,3 8,72 219802 (6IP; 0,6 Нм)
16 eShop 4 30 – 80 16 27 30 1,1 2,06 9,72 219802 (6IP; 0,6 Нм)
16/4 eShop 4 20 – 80 14 27 30 1,1 2,06 9,72 219802 (6IP; 0,6 Нм)
⌀D / количество зубьев Z (мм) Копировальная фреза 0° отрицательный Хвостовик с резьбой ⌀ D1 h6 (мм) ⌀ D2 (мм) Ltot (мм) Резьба крепления M Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
10/2 eShop 2 5,5 9,75 20 M5 15 18 1,1 5,37 3,72 219802 (6IP; 0,6 Нм)
12/3 eShop 3 8,5 11,75 20 M8 19 22 1,1 3,5 5,72 219802 (6IP; 0,6 Нм)
16/4 eShop 4 8,5 12,7 20 M8 27 30 1,1 2,06 9,72 219802 (6IP; 0,6 Нм)

Копировальные и торцевые фрезы для RD..0702

Примечание: ap max = 1,5 мм. Используйте отвертку динамометрическую GARANT TQ No. 211750 размер 1,2 с битой No. 674252 размер 8IP.

⌀D (мм) Копировальная фреза 0° отрицательный Хвостовик Weldon Количество режущих кромок Z L1 (мм) L2 (мм) Ltot (мм) ⌀ Ds h6 (мм) Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
15 eShop 2 24,5 40 90 16 23 28 1,5 4,51 6,23 219803 (8IP; 1,2 Нм)
15L eShop 2 26 80 135 20 23 28 1,5 4,51 6,23 219803 (8IP; 1,2 Нм)
16L eShop 2 26 80 135 20 25 30 1,5 3,89 7,23 219803 (8IP; 1,2 Нм)
⌀D (мм) Копировальная фреза 0° отрицательный Хвостовик с резьбой ⌀ D1 h6 (мм) ⌀ D2 (мм) Ltot (мм) Резьба крепления M Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Набор винтов крепления
15 eShop 2 8,5 12,7 23 M8 23 28 1,5 4,51 6,21 219803 (8IP; 1,2 Нм)
16 eShop 3 8,5 12,7 23 M8 25 30 1,5 3,89 7,21 219803 (8IP; 1,2 Нм)
20 eShop 4 10,5 17,7 30 M10 33 38 1,5 2,5 11,21 219803 (8IP; 1,2 Нм)
25 eShop 5 12,5 20,7 35 M12 43 48 1,5 1,73 16,21 219803 (8IP; 1,2 Нм)
32 eShop 5 17 28,7 42 M16 57 62 1,5 1,21 23,21 219803 (8IP; 1,2 Нм)
35 eShop 6 17 28,7 42 M16 63 68 1,5 1,07 26,21 219803 (8IP; 1,2 Нм)
