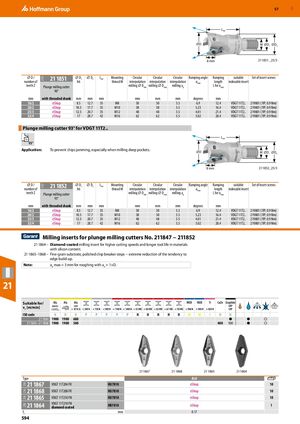

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 594
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Фреза врезания 90° с резьбовым хвостовиком для VDGT 11T2
| ⌀D / количество зубьев Z (мм) | Хвостовик с резьбой | ⌀ D1 h6 (мм) | ⌀ D2 (мм) | Ltot (мм) | Резьба крепления M | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Рекомендуемая пластина-вставка | Набор винтов крепления |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/2 | eShop | 8,5 | 12,7 | 35 | M8 | 30 | 30 | 3,5 | 6,9 | 12,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 20/2 | eShop | 10,5 | 17,7 | 35 | M10 | 38 | 38 | 3,5 | 5,23 | 16,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 25/3 | eShop | 12,5 | 20,7 | 35 | M12 | 48 | 48 | 3,5 | 4,01 | 21,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 32/4 | eShop | 17 | 28,7 | 42 | M16 | 62 | 62 | 3,5 | 3,02 | 28,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
Фреза врезания 93° для VDGT 11T2
Применение: для предотвращения заклинивания стружки, особенно при фрезеровании глубоких карманов.
| ⌀D / количество зубьев Z (мм) | Хвостовик с резьбой | ⌀ D1 h6 (мм) | ⌀ D2 (мм) | Ltot (мм) | Резьба крепления M | Дуговая интерполяция ⌀ Dmin (мм) | Дуговая интерполяция ⌀ Dmax (мм) | Дуговая интерполяция ap (мм) | Угол врезания αmax (град) | Длина врезания L при αmax (мм) | Рекомендуемая пластина-вставка | Набор винтов крепления |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16/2 | eShop | 8,5 | 12,7 | 35 | M8 | 30 | 30 | 3,5 | 6,9 | 12,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 20/2 | eShop | 10,5 | 17,7 | 35 | M10 | 38 | 38 | 3,5 | 5,23 | 16,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 25/3 | eShop | 12,5 | 20,7 | 35 | M12 | 48 | 48 | 3,5 | 4,01 | 21,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
| 32/4 | eShop | 17 | 28,7 | 42 | M16 | 62 | 62 | 3,5 | 3,02 | 28,4 | VDGT 11T2 | 219801 (7IP; 0,9 Нм) |
Пластины-вставки для фрез врезания No. 211847 − 211852
21 1864 – пластина-вставка с алмазным покрытием для повышения скорости резания и увеличения стойкости инструмента при обработке материалов с содержанием кремния.
21 1865–1868 – подложка с мелким зерном, полированные каналы отвода стружки − резкое снижение склонности к нарастообразованию.
Примечание: ap max = 3 мм при черновой обработке с ae = 1×D.
Применение
| ISO-код | N | N | P | H | M | S | N | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| vc [м/мин] | ||||||||||||||||||||
| 21 1864 | 1900 | 1900 | 680 | ● | ● | ○ | ||||||||||||||
| 21 1865–1868 | 1900 | 1900 | 500 | 400 | 100 | ● | ○ | |||||||||||||
| Тип | 21 1867 | 21 1868 | 21 1865 | 21 1864 (ALU) | |
|---|---|---|---|---|---|
| 21 1867 | VDGT 11T204 FR | HU7810 | eShop | 10 | |
| 21 1868 | VDGT 11T208 FR | HU7810 | eShop | 10 | |
| 21 1865 | VDGT 11T210 FN | HU7810 | eShop | 10 | |
| 21 1864 | VDGT 11T210 FN (алмазное покрытие) | HB7810 | eShop | 1 |
fz: 0,17 мм
