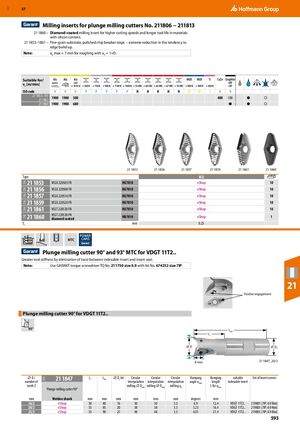

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 593

Предыдущая страница Следующая страница

Навигация

Пластины-вставки для фрез врезания No. 211806 − 211813

21 1860 – пластина-вставка с алмазным покрытием для повышения скорости резания и увеличения стойкости инструмента при обработке материалов с содержанием кремния.

21 1853–1861 – подложка с мелким зерном, полированные каналы отвода стружки − резкое снижение склонности к нарастообразованию.

Примечание: ap max = 7 мм при черновой обработке с ae = 1×D.

Применение

ISO-код N N P H M S N
vc [м/мин]
21 1853–1859 / 21 1861 1900 1900 500 400 100 ● ○
21 1860 1900 1900 680 ● ● ○
Тип 21 1853 21 1856 21 1857 21 1859 21 1861 21 1860 (ALU)
21 1853 VCGX 220505 FR HU7810 eShop 10
21 1856 VCGX 220508 FR HU7810 eShop 10
21 1857 VCGX 220516 FR HU7810 eShop 10
21 1859 VCGX 220520 FR HU7810 eShop 10
21 1861 VCGT 220530 FN HU7810 eShop 10
21 1860 VCGT 220530 FN (алмазное покрытие) HB7810 eShop 1

fz: 0,25 мм

Фреза врезания 90° и 93° MTC для VDGT 11T2

Повышенная жесткость инструмента за счет исключения скручивания между пластиной-вставкой и гнездом крепления пластины.

Примечание: используйте отвертку динамометрическую GARANT TQ No. 211750 размер 0,9 с битой No. 674252 размер 7IP.

Фреза врезания 90° для VDGT 11T2

⌀D / количество зубьев Z (мм) Хвостовик Weldon L1 (мм) Ltot (мм) ⌀ Ds h6 (мм) Дуговая интерполяция ⌀ Dmin (мм) Дуговая интерполяция ⌀ Dmax (мм) Дуговая интерполяция ap (мм) Угол врезания αmax (град) Длина врезания L при αmax (мм) Рекомендуемая пластина-вставка Набор винтов крепления
16/2 eShop 30 80 16 30 30 3,5 6,9 12,4 VDGT 11T2 219801 (7IP; 0,9 Нм)
20/2 eShop 35 85 20 38 38 3,5 5,23 16,4 VDGT 11T2 219801 (7IP; 0,9 Нм)
25/3 eShop 35 90 25 48 48 3,5 4,01 21,4 VDGT 11T2 219801 (7IP; 0,9 Нм)
