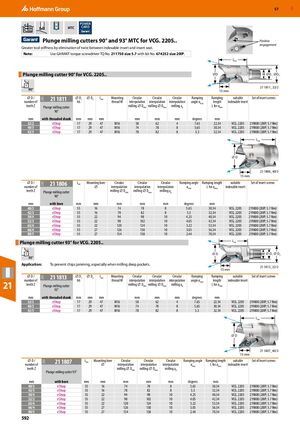

Фрезы для врубания 90° и 93° MTC для VCG. 2205..

Большая жёсткость инструмента благодаря устранению крутильного напряжения между переходной пластиной и посадочным местом.

Примечание: Используйте динамометрическую отвёртку GARANT TQ № 211750 размер 5.7 с битой № 674252 размер 20IP.

Фреза для врубания 90° для VCG. 2205..

Ø D / количество зубьев Z (мм) 21 1811 / 21O Ø D1 h6 (мм) Ø D2 (мм) Ltot (мм) Резьба крепления M Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Подходящая переходная пластина Набор винтов для крепления пластин
32/2 eShop 17 29 47 M16 58 62 4 7.65 22.34 VCG. 2205 219800 (20IP; 5.7 Нм)
40/3 eShop 17 29 47 M16 74 78 8 5.65 30.34 VCG. 2205 219800 (20IP; 5.7 Нм)
42/3 eShop 17 29 47 M16 78 82 8 5.3 32.34 VCG. 2205 219800 (20IP; 5.7 Нм)
Ø D / количество зубьев Z (мм) 21 1806 / 21O Ltot (мм) Монтажное отверстие Ø (мм) Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Подходящая переходная пластина Набор винтов для крепления пластин
40/3 eShop 55 16 74 78 8 5.65 30.34 VCG. 2205 219800 (20IP; 5.7 Нм)
42/3 eShop 55 16 78 82 8 5.3 32.34 VCG. 2205 219800 (20IP; 5.7 Нм)
50/4 eShop 55 22 94 98 10 4.25 40.34 VCG. 2205 219800 (20IP; 5.7 Нм)
52/3 eShop 55 22 98 102 10 4.05 42.34 VCG. 2205 219800 (20IP; 5.7 Нм)
63/4 eShop 55 22 120 124 10 3.22 53.34 VCG. 2205 219800 (20IP; 5.7 Нм)
66/4 eShop 55 27 126 130 10 3.05 56.34 VCG. 2205 219800 (20IP; 5.7 Нм)
80/5 eShop 55 27 154 158 10 2.44 70.34 VCG. 2205 219800 (20IP; 5.7 Нм)

Фреза для врубания 93° для VCG. 2205..

Применение: Для предотвращения заклинивания стружки, особенно при фрезеровании глубоких карманов.

Ø D / количество зубьев Z (мм) 21 1813 / 21O Ø D1 h6 (мм) Ø D2 (мм) Ltot (мм) Резьба крепления M Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Подходящая переходная пластина Набор винтов для крепления пластин
32/2 eShop 17 29 47 M16 58 62 4 7.65 22.34 VCG. 2205 219800 (20IP; 5.7 Нм)
40/3 eShop 17 29 47 M16 74 78 8 5.65 30.34 VCG. 2205 219800 (20IP; 5.7 Нм)
42/3 eShop 17 29 47 M16 78 82 8 5.3 32.34 VCG. 2205 219800 (20IP; 5.7 Нм)
Ø D / количество зубьев Z (мм) 21 1807 / 21O Ltot (мм) Монтажное отверстие Ø (мм) Круговая интерполяция Ø Dmin (мм) Круговая интерполяция Ø Dmax (мм) Круговая интерполяция ap (мм) Максимальный угол врубания αmax (градусы) Длина врубания L для αmax (мм) Подходящая переходная пластина Набор винтов для крепления пластин
40/3 eShop 55 16 74 78 8 5.65 30.34 VCG. 2205 219800 (20IP; 5.7 Нм)
42/3 eShop 55 16 78 82 8 5.3 32.34 VCG. 2205 219800 (20IP; 5.7 Нм)
50/4 eShop 55 22 94 98 10 4.25 40.34 VCG. 2205 219800 (20IP; 5.7 Нм)
52/3 eShop 55 22 98 102 10 4.05 42.34 VCG. 2205 219800 (20IP; 5.7 Нм)
63/4 eShop 55 22 120 124 10 3.22 53.34 VCG. 2205 219800 (20IP; 5.7 Нм)
66/4 eShop 55 27 126 130 10 3.05 56.34 VCG. 2205 219800 (20IP; 5.7 Нм)
80/5 eShop 55 27 154 158 10 2.44 70.34 VCG. 2205 219800 (20IP; 5.7 Нм)
