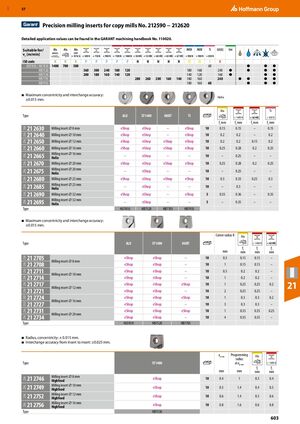

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 603

Предыдущая страница Следующая страница

Навигация

Прецизионные фрезерные пластины для копировальных фрез № 212590 − 212620

Подробные значения применения можно найти в справочнике по обработке GARANT № 110020.

Код ISO Применяется для Скорость резания vc [м/мин]
HU7810 / HU7830 1400 700 500 60
HB7520 360 300 240 180 120 180 160 240
HB7530 200 180 160 140 120 140 120 160
HB7705 280 260 200 160 140 180 160 240
HB7935 180 160 60

Максимальная концентричность и точность взаимозаменяемости: ±0,015 мм

Тип Материал ALU Материал ST1400 Материал HART Материал TI Винтовая (Alu < 1400 N) Винтовая (Ti > 850 N) Диаметр, мм
21 2630 — Фрезерная пластина ⌀ 8 мм eShop eShop – eShop 10 0,15 0,15 – 0,15
21 2640 — Фрезерная пластина ⌀ 10 мм eShop eShop – eShop 10 0,2 0,2 – 0,2
21 2650 — Фрезерная пластина ⌀ 12 мм eShop eShop eShop eShop 10 0,2 0,2 0,15 0,2
21 2660 — Фрезерная пластина ⌀ 16 мм eShop eShop eShop eShop 10 0,25 0,28 0,2 0,25
21 2665 — Винтовая фрезерная пластина ⌀ 16 мм – eShop – – 10 – 0,25 – –
21 2670 — Винтовая фрезерная пластина ⌀ 20 мм eShop eShop eShop eShop 10 0,25 0,28 0,2 0,25
21 2675 — Фрезерная пластина ⌀ 20 мм – eShop – – 10 – 0,25 – –
21 2680 — Винтовая фрезерная пластина ⌀ 25 мм eShop eShop eShop eShop 10 0,3 0,33 0,25 0,3
21 2685 — Фрезерная пластина ⌀ 25 мм – eShop – – 10 – 0,3 – –
21 2690 — Винтовая фрезерная пластина ⌀ 32 мм eShop eShop – eShop 5 0,35 0,36 – 0,35
21 2695 — Фрезерная пластина ⌀ 32 мм – eShop – – 5 – 0,35 – –

Радиус округления R — максимальная концентричность и точность взаимозаменяемости: ±0,015 мм

Тип Материал ALU Материал ST1400 Материал HART Радиус R, мм Материал Alu < 1400 N — подача на зуб (fz)
21 2705 — Фрезерная пластина ⌀ 8 мм eShop eShop – 10 0,5 0,15 0,15 –
21 2708 — Фрезерная пластина ⌀ 8 мм eShop eShop – 10 1 0,15 0,15 –
21 2711 — Фрезерная пластина ⌀ 10 мм eShop eShop – 10 0,5 0,2 0,2 –
21 2714 — Фрезерная пластина ⌀ 10 мм eShop eShop – 10 1 0,2 0,2 –
21 2717 — Фрезерная пластина ⌀ 12 мм eShop eShop eShop 10 1 0,25 0,25 0,2
21 2721 — Фрезерная пластина ⌀ 12 мм eShop eShop – 10 2 0,25 0,25 –
21 2724 — Фрезерная пластина ⌀ 16 мм eShop eShop eShop 10 1 0,3 0,3 0,2
21 2727 — Фрезерная пластина ⌀ 16 мм eShop eShop – 10 3 0,3 0,3 –
21 2731 — Фрезерная пластина ⌀ 20 мм eShop eShop eShop 10 1 0,35 0,35 0,25
21 2734 — Фрезерная пластина ⌀ 20 мм eShop eShop – 10 4 0,35 0,35 –

Высокопроизводительная подача

Тип Материал ST1400 Макс. глубина резания ap max, мм Программируемый радиус при ap max, мм Материал Alu < 1400 N — подача на зуб (fz)
21 2746 — Высокопроизводительная фрезерная пластина ⌀ 8 мм eShop 10 0,4 1 0,3 0,4
21 2749 — Высокопроизводительная фрезерная пластина ⌀ 10 мм eShop 10 0,5 1,4 0,4 0,5
21 2752 — Высокопроизводительная фрезерная пластина ⌀ 12 мм eShop 10 0,6 1,4 0,5 0,6
21 2756 — Высокопроизводительная фрезерная пластина ⌀ 16 мм eShop 10 0,8 1,6 0,6 0,8
