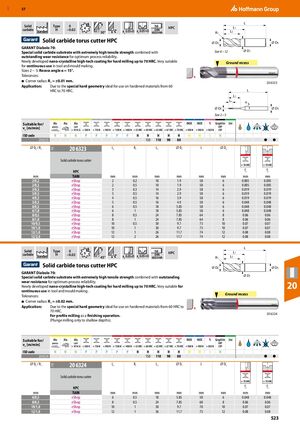

GARANT Diabolo 70 — тороидальная фреза из твёрдого сплава HPC
Специальная подложка из твёрдого сплава с исключительно высокой прочностью на растяжение в сочетании с превосходной стойкостью к износу обеспечивает оптимальную надежность процесса. Специально разработанное нанокристаллическое высокотехнологичное покрытие для жесткой фрезеровки до 70 HRC. Идеально подходит для непрерывной работы при изготовлении пресс-форм и штампов.
Размеры 2 − 5: Угол впадины α = 15°
Допуски:
■ Радиус угла: R1 = ±0,01 мм
Применение
Благодаря специальной жесткой геометрии идеален для обработки закаленных материалов от 60 HRC до 70 HRC.
Таблица режимов резания (размеры 6–12)
| Код ISO | Скорость резания (м/мин) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель 20 6323 | N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | S | N | |
| 150 | 110 | 90 | 80 | ● | ● | |||||||||||||
Таблица технических характеристик (размеры 6–12)
| Размер Ø DC / R1 (мм) | TiAlN | Lc (мм) | R1 (мм) | L1 (мм) | Ø D1 (мм) | L (мм) | Ø Ds (мм) | fz (мм) |
|---|---|---|---|---|---|---|---|---|
| 2/0,2 | eShop | 2 | 0,2 | 10 | 1,9 | 58 | 6 | 0,005 |
| 2/0,5 | eShop | 2 | 0,5 | 10 | 1,9 | 58 | 6 | 0,005 |
| 3/0,3 | eShop | 3 | 0,3 | 14 | 2,9 | 58 | 6 | 0,019 |
| 3/0,5 | eShop | 3 | 0,5 | 14 | 2,9 | 58 | 6 | 0,019 |
| 4/0,5 | eShop | 4 | 0,5 | 16 | 3,9 | 58 | 6 | 0,019 |
| 5/0,5 | eShop | 5 | 0,5 | 16 | 4,9 | 58 | 6 | 0,048 |
| 6/0,5 | eShop | 6 | 0,5 | 18 | 5,85 | 58 | 6 | 0,048 |
| 6/1,0 | eShop | 6 | 1 | 18 | 5,85 | 58 | 6 | 0,048 |
| 8/0,5 | eShop | 8 | 0,5 | 24 | 7,85 | 64 | 8 | 0,06 |
| 8/1,0 | eShop | 8 | 1 | 24 | 7,85 | 64 | 8 | 0,06 |
| 10/0,5 | eShop | 10 | 0,5 | 30 | 9,7 | 73 | 10 | 0,07 |
| 10/1,0 | eShop | 10 | 1 | 30 | 9,7 | 73 | 10 | 0,07 |
| 12/1,0 | eShop | 12 | 1 | 26 | 11,7 | 74 | 12 | 0,08 |
| 12/2,0 | eShop | 12 | 2 | 26 | 11,7 | 74 | 12 | 0,08 |
GARANT Diabolo 70 — тороидальная фреза из твёрдого сплава HPC (размеры 2–5)
Специальная подложка из твёрдого сплава с исключительно высокой прочностью на растяжение в сочетании с превосходной стойкостью к износу обеспечивает оптимальную надежность процесса. Специально разработанное нанокристаллическое высокотехнологичное покрытие для жесткой фрезеровки до 70 HRC. Идеально подходит для непрерывной работы при изготовлении пресс-форм и штампов.
Допуски:
■ Радиус угла: R1 = ±0,02 мм
Применение
Благодаря специальной жесткой геометрии идеален для обработки закаленных материалов от 60 HRC до 70 HRC. Для профильного фрезерования как отделочной операции (врезное фрезерование только на малую глубину).
Таблица режимов резания
| Код ISO | Скорость резания (м/мин) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель 20 6324 | N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | S | N | |
| 150 | 110 | 90 | 80 | ● | ● | |||||||||||||
Таблица технических характеристик
| Размер Ø DC / R1 (мм) | TiAlN | Lc (мм) | R1 (мм) | L1 (мм) | Ø D1 (мм) | L (мм) | Ø Ds (мм) | fz (мм) |
|---|---|---|---|---|---|---|---|---|
| 6/0,5 | eShop | 6 | 0,5 | 18 | 5,85 | 50 | 6 | 0,048 |
| 8/0,5 | eShop | 8 | 0,5 | 24 | 7,85 | 60 | 8 | 0,06 |
| 10/1,0 | eShop | 10 | 1 | 30 | 9,7 | 70 | 10 | 0,07 |
| 12/1,0 | eShop | 12 | 1 | 36 | 11,7 | 75 | 12 | 0,08 |
