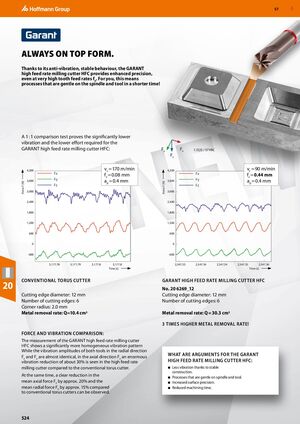

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 524

Предыдущая страница Следующая страница

Навигация

Всегда в лучшей форме

Благодаря противовибрационному и стабильному поведению высокопроизводительная фреза GARANT HFC обеспечивает повышенную точность даже при очень высоких подачах на зуб fz. Для вас это означает — процессы щадящего режима для шпинделя и инструмента в сокращенное время!

Сравнительный тест 1:1

Сравнительный тест 1:1 доказывает значительно меньшую вибрацию и меньшее усилие, необходимое для высокопроизводительной фрезы GARANT HFC.

Сравнение сил и вибраций

Описание:
При измерении высокопроизводительной фрезы GARANT HFC выявлена значительно более однородная картина вибраций. В то время как амплитуды вибраций обоих инструментов в радиальном направлении (Fx и Fy) практически идентичны, в осевом направлении (Fz) наблюдается огромное снижение вибраций примерно на 30% у высокопроизводительной фрезы по сравнению с обычной тороидальной фрезой.

Одновременно наблюдается четкое снижение средней осевой силы Fz примерно на 20% и средней радиальной силы Fy примерно на 15% по сравнению с обычными тороидальными фрезами.

Преимущества высокопроизводительной фрезы GARANT HFC

  • Меньше вибраций благодаря стабильной конструкции
  • Щадящие процессы обработки шпинделя и инструмента
  • Повышенная точность поверхности
  • Сокращенное время обработки

Технические спецификации

Параметр Обычная тороидальная фреза Высокопроизводительная фреза GARANT HFC № 20 6269_12
Диаметр режущей кромки 12 мм 12 мм
Количество режущих кромок 6 6
Радиус угла 2,0 мм –
Объем снимаемого металла Q = 10,4 см³ Q = 30,3 см³ (в 3 раза выше!)
Скорость резания vc = 170 м/мин vc = 90 м/мин
Подача на зуб fz = 0,08 мм fz = 0,44 мм
Глубина резания ap = 0,4 мм ap = 0,4 мм
