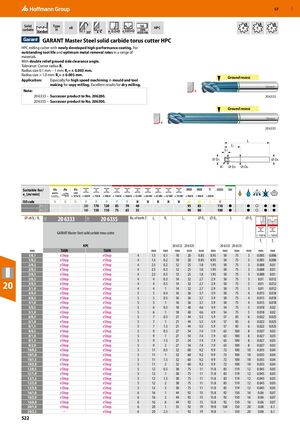

GARANT Master Steel — тороидальная фреза из твёрдого сплава HPC
Высокопроизводительная фреза с новейшим разработанным покрытием для высокопроизводительной обработки. Обеспечивает выдающийся срок службы инструмента и оптимальные скорости съема металла на широком диапазоне обрабатываемых материалов. Двойной угол спирального истирания на боковой поверхности.
Допуск на радиус угла R1:
Размер радиуса 0,1 мм – 1 мм: R1 = ± 0,003 мм
Размер радиуса > 1,0 мм: R1 = ± 0,005 мм
Применение
Особенно для высокоскоростной обработки при изготовлении пресс-форм и штампов, копировально-фрезерные работы. Отличные результаты при сухой фрезеровке.
Примечание
- 20 6333 – полный аналог изделия № 206280
- 20 6335 – полный аналог изделия № 206300
Таблица режимов резания
| Код ISO | Скорость резания (м/мин) | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | N | N | N | P | P | P | P | P | H | H | H | H | H | M | M | S | K | ||
| 20 6333 | 200 | 170 | 120 | 85 | 70 | 40 | 95 | 85 | 110 | ● | ● | ● | ● | ||||||
| 20 6335 | 180 | 150 | 110 | 75 | 65 | 35 | 90 | 80 | 100 | ● | ● | ● | ● | ||||||
Таблица технических характеристик
| Размер Ø e8 DC / R1 (мм) | TiAlN 20 6333 | TiAlN 20 6335 | Кол-во зубьев Z | Lc (мм) | R1 (мм) | L1 20 6333 (мм) | L1 20 6335 (мм) | Ø D5 20 6333 (мм) | Ø D6 20 6335 (мм) | L (мм) | Ø Ds (мм) | fz < 1100 N 20 6333 (мм) | fz < 1100 N 20 6335 (мм) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0,1 | eShop | eShop | 4 | 1,5 | 0,1 | 10 | 20 | 0,85 | 0,95 | 50 | 75 | 3 | 0,005 | 0,006 |
| 1/0,2 | eShop | eShop | 4 | 1,5 | 0,2 | 10 | 20 | 0,85 | 0,95 | 50 | 75 | 3 | 0,005 | 0,006 |
| 2/0,2 | eShop | eShop | 4 | 2,5 | 0,2 | 12 | 25 | 1,8 | 1,95 | 50 | 75 | 3 | 0,008 | 0,01 |
| 2/0,3 | eShop | eShop | 4 | 2,5 | 0,3 | 12 | 25 | 1,8 | 1,95 | 50 | 75 | 3 | 0,008 | 0,01 |
| 2/0,5 | eShop | eShop | 4 | 2,5 | 0,5 | 12 | 25 | 1,8 | 1,95 | 50 | 75 | 3 | 0,008 | 0,01 |
| 3/0,3 | eShop | eShop | 4 | 4 | 0,3 | 14 | 32 | 2,7 | 2,9 | 50 | 75 | 3 | 0,01 | 0,012 |
| 3/0,5 | eShop | eShop | 4 | 4 | 0,5 | 14 | 32 | 2,7 | 2,9 | 50 | 75 | 3 | 0,01 | 0,012 |
| 3/1,0 | eShop | eShop | 4 | 4 | 1 | 14 | 32 | 2,7 | 2,9 | 50 | 75 | 3 | 0,01 | 0,012 |
| 4/0,4 | eShop | eShop | 5 | 5 | 0,4 | 16 | 36 | 3,7 | 3,9 | 50 | 75 | 4 | 0,015 | 0,018 |
| 4/0,5 | eShop | eShop | 5 | 5 | 0,5 | 16 | 36 | 3,7 | 3,9 | 50 | 75 | 4 | 0,015 | 0,018 |
| 4/1,0 | eShop | eShop | 5 | 5 | 1 | 16 | 36 | 3,7 | 3,9 | 50 | 75 | 4 | 0,015 | 0,018 |
| 5/0,5 | eShop | eShop | 5 | 6 | 0,5 | 18 | 40 | 4,6 | 4,9 | 54 | 75 | 5 | 0,018 | 0,02 |
| 5/1,0 | eShop | eShop | 5 | 6 | 1 | 18 | 40 | 4,6 | 4,9 | 54 | 75 | 5 | 0,018 | 0,02 |
| 6/0,5 | eShop | eShop | 5 | 7 | 0,5 | 21 | 44 | 5,5 | 5,9 | 57 | 83 | 6 | 0,022 | 0,025 |
| 6/1,0 | eShop | eShop | 5 | 7 | 1 | 21 | 44 | 5,5 | 5,9 | 57 | 83 | 6 | 0,022 | 0,025 |
| 6/1,5 | eShop | eShop | 5 | 7 | 1,5 | 21 | 44 | 5,5 | 5,9 | 57 | 83 | 6 | 0,022 | 0,025 |
| 8/0,5 | eShop | eShop | 5 | 9 | 0,5 | 27 | 54 | 7,4 | 7,9 | 63 | 100 | 8 | 0,027 | 0,03 |
| 8/1,0 | eShop | eShop | 5 | 9 | 1 | 27 | 54 | 7,4 | 7,9 | 63 | 100 | 8 | 0,027 | 0,03 |
| 8/1,5 | eShop | eShop | 5 | 9 | 1,5 | 27 | 54 | 7,4 | 7,9 | 63 | 100 | 8 | 0,027 | 0,03 |
| 8/2,0 | eShop | eShop | 5 | 9 | 2 | 27 | 54 | 7,4 | 7,9 | 63 | 100 | 8 | 0,027 | 0,03 |
| 10/0,5 | eShop | eShop | 5 | 11 | 0,5 | 32 | 60 | 9,2 | 9,9 | 72 | 100 | 10 | 0,035 | 0,04 |
| 10/1,0 | eShop | eShop | 5 | 11 | 1 | 32 | 60 | 9,2 | 9,9 | 72 | 100 | 10 | 0,035 | 0,04 |
| 10/1,5 | eShop | eShop | 5 | 11 | 1,5 | 32 | 60 | 9,2 | 9,9 | 72 | 100 | 10 | 0,035 | 0,04 |
| 10/2,0 | eShop | eShop | 5 | 11 | 2 | 32 | 60 | 9,2 | 9,9 | 72 | 100 | 10 | 0,035 | 0,04 |
| 12/0,5 | eShop | eShop | 5 | 12 | 0,5 | 38 | 75 | 11 | 11,8 | 83 | 119 | 12 | 0,045 | 0,05 |
| 12/1,0 | eShop | eShop | 5 | 12 | 1 | 38 | 75 | 11 | 11,8 | 83 | 119 | 12 | 0,045 | 0,05 |
| 12/1,5 | eShop | eShop | 5 | 12 | 1,5 | 38 | 75 | 11 | 11,8 | 83 | 119 | 12 | 0,045 | 0,05 |
| 12/2,0 | eShop | eShop | 5 | 12 | 2 | 38 | 75 | 11 | 11,8 | 83 | 119 | 12 | 0,045 | 0,05 |
| 12/5,0 | eShop | eShop | 5 | 12 | 5 | 38 | 75 | 11 | 11,8 | 83 | 119 | 12 | 0,045 | 0,05 |
| 16/1,0 | eShop | eShop | 6 | 16 | 1 | 44 | 92 | 15 | 15,8 | 92 | 150 | 16 | 0,06 | 0,07 |
| 16/2,0 | eShop | eShop | 6 | 16 | 2 | 44 | 92 | 15 | 15,8 | 92 | 150 | 16 | 0,06 | 0,07 |
| 16/6,0 | eShop | eShop | 6 | 16 | 6 | 44 | 92 | 15 | 15,8 | 92 | 150 | 16 | 0,06 | 0,07 |
| 20/1,0 | eShop | eShop | 6 | 20 | 1 | 55 | 92 | 19 | 19,8 | 104 | 150 | 20 | 0,08 | 0,1 |
| 20/2,5 | – | eShop | 6 | 20 | 2,5 | – | 92 | 19 | 19,8 | – | 150 | 20 | 0,08 | 0,1 |
