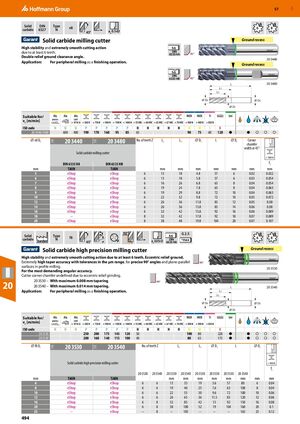

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 494
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Твердосплавная фреза
Тип: N (DIN 6527) с шлифованным углублением
Высокая стабильность и исключительно гладкое резание благодаря как минимум 6 зубьям. Двойной рельефный угол свободы.
Применение: Для периферийного фрезерования как финишная операция.
| ⌀ e8 DC (мм) | Покрытие DIN 6535 HA | Покрытие DIN 6535 HB | Z | Lc 20 3440 (мм) | Lc 20 3480 (мм) | L1 20 3440 (мм) | L1 20 3480 (мм) | ⌀ D1 20 3440 (мм) | ⌀ D1 20 3480 (мм) | L 20 3440 (мм) | L 20 3480 (мм) | ⌀ Ds (мм) | Ширина фаски при 45° (мм) | fz 20 3440 (мм) | fz 20 3480 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | TiAlN eShop | TiAlN eShop | 6 | 13 | 13 | 18 | 18 | 4.8 | 5.8 | 57 | 57 | 6 | 0.02 | 0.032 | 0.032 |
| 6 | TiAlN eShop | TiAlN eShop | 6 | 13 | 13 | 18 | 18 | 5.8 | 5.8 | 57 | 57 | 6 | 0.03 | 0.054 | 0.054 |
| 7 | TiAlN eShop | TiAlN eShop | 6 | 16 | 16 | 26 | 26 | 6.8 | 6.8 | 63 | 63 | 8 | 0.04 | 0.054 | 0.054 |
| 8 | TiAlN eShop | TiAlN eShop | 6 | 19 | 19 | 24 | 24 | 7.8 | 7.8 | 63 | 63 | 8 | 0.04 | 0.063 | 0.063 |
| 9 | TiAlN eShop | TiAlN eShop | 6 | 19 | 19 | 29 | 29 | 8.8 | 8.8 | 72 | 72 | 10 | 0.04 | 0.063 | 0.063 |
| 10 | TiAlN eShop | TiAlN eShop | 6 | 22 | 22 | 32 | 32 | 9.8 | 9.8 | 72 | 72 | 10 | 0.05 | 0.072 | 0.072 |
| 12 | TiAlN eShop | TiAlN eShop | 6 | 26 | 26 | 36 | 36 | 11.8 | 11.8 | 83 | 83 | 12 | 0.05 | 0.08 | 0.08 |
| 14 | TiAlN eShop | TiAlN eShop | 6 | 26 | 26 | 36 | 36 | 13.8 | 13.8 | 83 | 83 | 14 | 0.06 | 0.08 | 0.08 |
| 16 | TiAlN eShop | TiAlN eShop | 6 | 32 | 32 | 42 | 42 | 15.8 | 15.8 | 92 | 92 | 16 | 0.06 | 0.089 | 0.089 |
| 18 | TiAlN – | TiAlN eShop | 8 | 32 | 32 | 42 | 42 | 17.8 | 17.8 | 92 | 92 | 18 | 0.07 | 0.089 | 0.089 |
| 20 | TiAlN eShop | TiAlN eShop | 8 | 38 | 38 | 48 | 48 | 19.8 | 19.8 | 104 | 104 | 20 | 0.07 | 0.107 | 0.107 |
Твердосплавная фреза высокой точности
Тип: N (DIN 6535 HA) с эксцентричным шлифованным рельефом и углом 90°
Высокая стабильность и исключительно гладкое резание благодаря как минимум 6 зубьям. Эксцентричный рельефный грунт. Исключительно высокая точность конусности с допусками в микронном диапазоне для точных углов 90° и параллельных поверхностей при профильном фрезеровании. Для наиболее требовательных задач по точности углов.
Особенности: Фаска угла резца не определена из-за эксцентричного шлифования рельефа.
Примечание:
- 20 3530 — максимальное конусность 0,008 мм
- 20 3540 — максимальное конусность 0,014 мм
Применение: Для периферийного фрезерования как финишная операция.
| ⌀ f8 DC (мм) | Покрытие 20 3530 | Покрытие 20 3540 | Z 20 3530 | Z 20 3540 | Lc 20 3530 (мм) | Lc 20 3540 (мм) | L1 20 3530 (мм) | L1 20 3540 (мм) | ⌀ D1 20 3530 (мм) | ⌀ D1 20 3540 (мм) | L 20 3530 (мм) | L 20 3540 (мм) | ⌀ Ds (мм) | fz (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | TiAlN eShop | TiAlN eShop | 6 | 6 | 13 | 33 | 19 | 19 | 5.6 | 5.6 | 57 | 80 | 6 | 0.04 |
| 8 | TiAlN eShop | TiAlN eShop | 6 | 6 | 19 | 40 | 25 | 25 | 7.6 | 7.6 | 63 | 100 | 8 | 0.04 |
| 10 | TiAlN eShop | TiAlN eShop | 6 | 6 | 22 | 55 | 30 | 30 | 9.6 | 9.6 | 72 | 100 | 10 | 0.06 |
| 12 | TiAlN eShop | TiAlN eShop | 6 | 6 | 26 | 65 | 36 | 36 | 11.5 | 11.5 | 83 | 120 | 12 | 0.06 |
| 16 | TiAlN eShop | TiAlN eShop | 6 | 8 | 32 | 85 | 42 | 42 | 15 | 15 | 92 | 150 | 16 | 0.08 |
| 20 | TiAlN eShop | TiAlN eShop | 6 | 8 | 38 | 100 | 52 | 52 | 19 | 19 | 104 | 160 | 20 | 0.1 |
| 25 | TiAlN – | TiAlN eShop | – | 8 | – | 105 | – | – | – | – | – | 165 | 25 | 0.12 |
