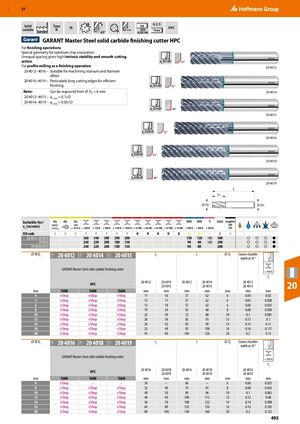

Твердосплавная финишная фреза GARANT Master Steel HPC
Тип: N (DIN 6535 HA) с углами 45° и 90°
Для финишных операций. Специальная геометрия обеспечивает оптимальный отвод стружки. Неравномерный шаг дает высокую собственную стабильность и гладкое резание. Для профильного фрезерования как финишная операция.
Особенности:
- 20 4012–4016 — пригодна для обработки титана и титановых сплавов
- 20 4016–4019 — особенно длинные режущие кромки для эффективной финишной обработки
Примечание:
- Может быть переточена с ⌀ DC = 6 мм
- 20 4012–4015 — ae max = 0,1×D
- 20 4016–4019 — ae max = 0,05×D
Серия 20 4012–20 4015 (угол 45°)
| ⌀ f8 DC (мм) | Покрытие TiAlN 20 4012 | Покрытие TiAlN 20 4014 | Покрытие TiAlN 20 4015 | Lc 20 4012 (мм) | Lc 20 4014 (мм) | Lc 20 4015 (мм) | L 20 4012 (мм) | L 20 4014 (мм) | L 20 4015 (мм) | ⌀ Ds (мм) | Ширина фаски при 45° (мм) | fz 20 4012 (мм) | fz 20 4014 (мм) | fz 20 4015 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 11 | 16 | 16 | 57 | 62 | 62 | 6 | 0.04 | 0.02 | 0.02 | 0.02 |
| 5 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 13 | 17 | 17 | 57 | 62 | 62 | 6 | 0.05 | 0.028 | 0.028 | 0.028 |
| 6 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 13 | 18 | 18 | 57 | 62 | 62 | 6 | 0.06 | 0.035 | 0.035 | 0.035 |
| 8 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 19 | 24 | 24 | 63 | 68 | 68 | 8 | 0.08 | 0.058 | 0.058 | 0.058 |
| 10 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 22 | 30 | 30 | 72 | 80 | 80 | 10 | 0.1 | 0.081 | 0.081 | 0.081 |
| 12 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 26 | 36 | 36 | 83 | 93 | 93 | 12 | 0.12 | 0.1 | 0.1 | 0.1 |
| 14 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 26 | 42 | 42 | 83 | 99 | 99 | 14 | 0.14 | 0.11 | 0.11 | 0.11 |
| 16 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 32 | 48 | 48 | 92 | 108 | 108 | 16 | 0.16 | 0.117 | 0.117 | 0.117 |
| 20 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 41 | 60 | 60 | 104 | 126 | 126 | 20 | 0.2 | 0.13 | 0.13 | 0.13 |
Серия 20 4016–20 4019 (углы 45° и 90°)
| ⌀ f8 DC (мм) | Покрытие TiAlN 20 4016 | Покрытие TiAlN 20 4018 | Покрытие TiAlN 20 4019 | Lc 20 4016 (мм) | Lc 20 4018 (мм) | Lc 20 4019 (мм) | L 20 4016 (мм) | L 20 4018 (мм) | L 20 4019 (мм) | ⌀ Ds (мм) | Ширина фаски при 45° (мм) | fz 20 4016 (мм) | fz 20 4018 (мм) | fz 20 4019 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | HPC TiAlN eShop | HPC TiAlN – | HPC TiAlN – | 24 | – | – | 66 | – | – | 6 | 0.06 | 0.025 | 0.025 | 0.025 |
| 8 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 32 | 40 | 40 | 74 | 81 | 81 | 8 | 0.08 | 0.043 | 0.043 | 0.043 |
| 10 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 40 | 50 | 50 | 89 | 96 | 96 | 10 | 0.1 | 0.065 | 0.065 | 0.065 |
| 12 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 48 | 60 | 60 | 100 | 112 | 112 | 12 | 0.12 | 0.08 | 0.08 | 0.08 |
| 14 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 56 | 70 | 70 | 108 | 122 | 122 | 14 | 0.14 | 0.098 | 0.098 | 0.098 |
| 16 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 64 | 80 | 80 | 123 | 136 | 136 | 16 | 0.16 | 0.105 | 0.105 | 0.105 |
| 20 | HPC TiAlN eShop | HPC TiAlN eShop | HPC TiAlN eShop | 80 | 100 | 100 | 140 | 160 | 160 | 20 | 0.2 | 0.122 | 0.122 | 0.122 |
