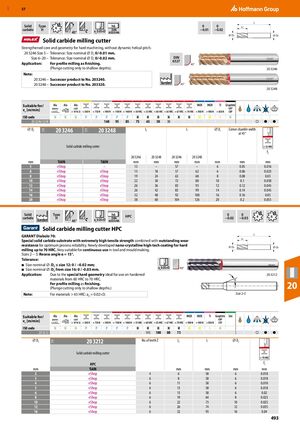

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 493
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Фреза из твердого сплава
Тип: H (DIN 6535 HA)
Твердосплавная фреза с усиленным ядром и геометрией для жесткой обработки без динамического переменного шага.
Допуски:
- Размер 5: номинальный ⌀ Dc 0/-0,01 мм
- Размер 6–20: номинальный ⌀ Dc 0/-0,02 мм
Применение: Для профильного фрезерования как финишная операция (врезание только на малые глубины).
Примечание:
- 20 3246 — преемник продукта № 203240
- 20 3248 — преемник продукта № 203320
| ⌀ DC (мм) | Покрытие 20 3246 | Покрытие 20 3248 | Lc 20 3246 (мм) | Lc 20 3248 (мм) | L 20 3246 (мм) | L 20 3248 (мм) | ⌀ Ds (мм) | fz 20 3246 (мм) | fz 20 3248 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 5 | TiAlN eShop | – | 13 | – | 57 | – | 6 | 0.05 | 0.016 |
| 6 | TiAlN eShop | TiAlN eShop | 13 | 18 | 57 | 62 | 6 | 0.06 | 0.023 |
| 8 | TiAlN eShop | TiAlN eShop | 19 | 24 | 63 | 68 | 8 | 0.08 | 0.03 |
| 10 | TiAlN eShop | TiAlN eShop | 22 | 30 | 72 | 80 | 10 | 0.1 | 0.038 |
| 12 | TiAlN eShop | TiAlN eShop | 26 | 36 | 83 | 93 | 12 | 0.12 | 0.045 |
| 14 | TiAlN eShop | TiAlN eShop | 26 | 42 | 83 | 99 | 14 | 0.14 | 0.045 |
| 16 | TiAlN eShop | TiAlN eShop | 32 | 48 | 92 | 108 | 16 | 0.16 | 0.05 |
| 20 | TiAlN eShop | TiAlN eShop | 38 | 60 | 104 | 126 | 20 | 0.2 | 0.055 |
Твердосплавная фреза HPC
Тип: H (DIN 6535 HA) — GARANT Diabolo 70
Специальная подложка из твердого сплава с исключительно высокой прочностью на растяжение в сочетании с превосходной стойкостью к износу обеспечивает оптимальную надежность процесса. Вновь разработанное нанокристаллическое высокотехнологичное покрытие для жесткого фрезерования до 70 HRC. Отлично подходит для непрерывного использования в производстве инструмента и пресс-форм.
Особенности конструкции:
- Размеры 2–5: угол выхода α = 15°
Допуски:
- Номинальный ⌀ DC ≤ размер 12: 0 / −0,02 мм
- Номинальный ⌀ DC размер 16 и более: 0 / −0,03 мм
Применение: Благодаря специальной твердой геометрии идеальна для обработки закаленных материалов от 60 HRC до 70 HRC. Для профильного фрезерования как финишная операция (врезание только на малые глубины).
Примечание: Для материалов > 65 HRC: ae = 0,02×D.
| ⌀ DC (мм) | Покрытие TiAlN | Количество зубьев Z | Lc (мм) | L (мм) | ⌀ Ds (мм) | fz (мм) |
|---|---|---|---|---|---|---|
| 2 | eShop | 4 | 6 | 58 | 6 | 0.018 |
| 3 | eShop | 6 | 8 | 58 | 6 | 0.018 |
| 4 | eShop | 6 | 11 | 58 | 6 | 0.018 |
| 5 | eShop | 6 | 13 | 58 | 6 | 0.018 |
| 6 | eShop | 6 | 13 | 58 | 6 | 0.02 |
| 8 | eShop | 6 | 19 | 64 | 8 | 0.025 |
| 10 | eShop | 6 | 22 | 73 | 10 | 0.025 |
| 12 | eShop | 6 | 26 | 74 | 12 | 0.035 |
| 16 | eShop | 6 | 32 | 93 | 16 | 0.04 |
