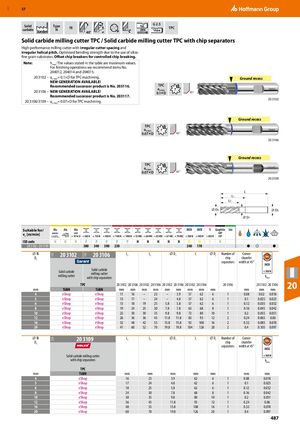

Фреза из твёрдого сплава TPC / Фреза из твёрдого сплава TPC с разделителями стружки

Высокопроизводительная фреза с неравномерным шагом зубьев и неравномерным винтовым ходом. Оптимизированная прочность на изгиб благодаря использованию ультратонкозернистых субстратов. Смещённые разломчики стружки для контролируемого разлома стружки.

Примечания

h_max: значения, указанные в таблице, являются максимальными значениями. Для отделочных операций рекомендуются позиции № 204012, 204014 и 204015.

20 3102 – a_e макс = 0,1×D для TPC обработки. Новое поколение доступно! Рекомендуемый преемник – изделие № 203116.

20 3106 – новое поколение доступно! Рекомендуемый преемник – изделие № 203117.

20 3106/3109 – a_e макс = 0,07×D для TPC обработки.

Применимость / скорость резания [м/мин]

Код по ISO P H M S N
20 3102–20 3109 380 340 300 230 240 170

Параметры фрез 20 3102 и 20 3106

⌀ f8 мм 20 3102
TiAlN		 20 3106
TiAlN		 Lc мм L1 мм ⌀ D1 мм L мм ⌀ Ds мм Количество разделителей стружки Ширина фаски 45° мм h_max мм
4 eShop eShop 11 16 – 23 – 3.9 57 62 6 1 0.08 0.02 0.018
5 eShop eShop 13 17 – 24 – 4.8 57 62 6 1 0.1 0.025 0.023
6 eShop eShop 13 18 19 25 5.8 5.8 57 62 6 1 0.12 0.035 0.032
8 eShop eShop 19 24 25 30 7.8 7.8 63 68 8 1 0.16 0.045 0.042
10 eShop eShop 22 30 30 35 9.8 9.8 72 80 10 1 0.2 0.055 0.051
12 eShop eShop 26 36 36 45 11.8 11.8 83 93 12 2 0.24 0.065 0.06
16 eShop eShop 32 48 42 55 15.8 15.8 92 108 16 2 0.32 0.085 0.078
20 eShop eShop 41 60 52 70 19.8 19.8 104 126 20 2 0.4 0.105 0.097

Параметры фрез 20 3109

⌀ f8 мм 20 3109
TiAlN		 Lc мм L1 мм ⌀ D1 мм L мм ⌀ Ds мм Количество разделителей стружки Ширина фаски 45° мм h_max мм
4 eShop 16 23 3.9 62 6 1 0.08 0.018
5 eShop 17 24 4.8 62 6 1 0.1 0.023
6 eShop 18 25 5.8 62 6 1 0.12 0.032
8 eShop 24 30 7.8 68 8 1 0.16 0.042
10 eShop 30 35 9.8 80 10 1 0.2 0.051
12 eShop 36 45 11.8 93 12 1 0.24 0.06
16 eShop 48 55 15.8 108 16 1 0.32 0.078
20 eShop 60 70 19.8 126 20 1 0.4 0.097
