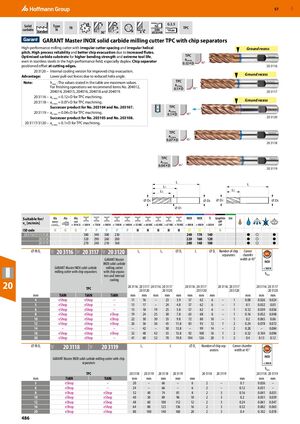

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 486

Предыдущая страница Следующая страница

Навигация

Фреза из твёрдого сплава GARANT Master INOX TPC с разделителями стружки

Высокопроизводительная фреза с неравномерным шагом зубьев и неравномерным винтовым ходом. Высокая надёжность процесса и улучшенная эвакуация стружки благодаря увеличенному количеству флейт. Оптимизированный карбидный субстрат для повышенной прочности на изгиб и экстремальной стойкости инструмента, даже при обработке нержавеющих сталей в поле высокой производительности, в частности дуплексных сталей. Разделитель стружки расположен смещённо на режущих кромках.

Преимущества

Более низкие силы выдёргивания благодаря уменьшенному углу винтовой линии.

Примечания

h_max: значения, указанные в таблице, являются максимальными значениями. Для отделочных операций рекомендуются позиции № 204012, 204014, 204015, 204016, 204018 и 204019.

20 3116 – версия с внутренним охлаждением для улучшенной эвакуации стружки; a_e макс = 0,12×D для TPC обработки. Преемник изделий № 203104 и № 203107.

20 3118 – a_e макс = 0,07×D для TPC обработки.

20 3119 – a_e макс = 0,04×D для TPC обработки. Преемник изделий № 203105 и № 203108.

20 3117/3120 – a_e макс = 0,1×D для TPC обработки.

Применимость / скорость резания [м/мин]

Код по ISO P H M S N
20 3116/3117/3120 380 340 300 230 240 170 140
20 3118 320 290 260 200 220 160 120
20 3119 270 240 210 160 200 140 100

Параметры фрез 20 3116/3117/3120 и 20 3118/3119

⌀ f8 мм 20 3116
TiAlN		 20 3117
TiAlN		 20 3120
TiAlN		 Lc мм L1 мм ⌀ D1 мм L мм ⌀ Ds мм Количество разделителей стружки Ширина фаски 45° мм h_max мм
4 eShop eShop – 11 16 – 23 3.9 57 62 6 – 1 0.08 0.026 0.024
5 eShop eShop – 13 17 – 24 4.8 57 62 6 – 1 0.1 0.032 0.03
6 eShop eShop – 13 18 19 25 5.8 57 62 6 – 1 0.12 0.039 0.036
8 eShop eShop eShop 19 24 25 30 7.8 63 68 8 – 1 0.16 0.052 0.048
10 eShop eShop eShop 22 30 30 35 9.8 72 80 10 – 1 0.2 0.065 0.06
12 eShop eShop eShop 26 36 36 45 11.8 83 93 12 1 2 0.24 0.078 0.072
14 – eShop – – 42 – 50 13.8 – 99 14 – 2 0.28 – 0.084
16 eShop eShop eShop 32 48 42 55 15.8 92 108 16 1 2 0.32 0.104 0.096
20 eShop eShop – 41 60 52 70 19.8 104 126 20 1 2 0.4 0.13 0.12

Параметры фрез 20 3118/3119

⌀ f8 мм 20 3118
TiAlN		 20 3119
TiAlN		 Lc мм L мм ⌀ Ds мм Количество разделителей стружки Ширина фаски 45° мм h_max мм
5 eShop – 20 – 66 – 6 2 – 0.1 0.026 –
6 eShop – 24 – 66 – 6 2 – 0.12 0.031 –
8 eShop eShop 32 40 74 81 8 2 3 0.16 0.041 0.031
10 eShop eShop 40 50 89 96 10 2 3 0.2 0.051 0.039
12 eShop eShop 48 60 100 112 12 2 3 0.24 0.061 0.047
16 eShop eShop 64 80 123 136 16 2 3 0.32 0.082 0.063
20 eShop eShop 80 100 140 160 20 2 3 0.4 0.102 0.078
