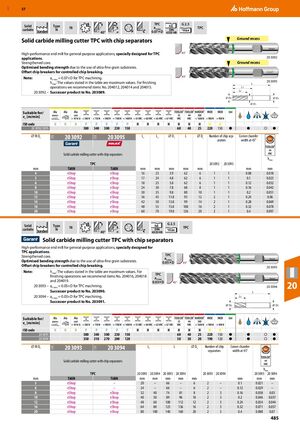

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 485
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Твёрдосплавный фрезер TPC с разделителями стружки
Высокопроизводительная концевая фреза для приложений общего назначения, специально разработана для приложений TPC.
Укреплённое ядро. Оптимизированная прочность на изгиб благодаря использованию ультрамелкозёрных материалов. Смещённые разделители стружки для контролируемого дробления стружки.
Примечание: ae max = 0,07×D для фрезерования TPC. Значения, указанные в таблице, являются максимальными. Для отделочных операций рекомендуем изделия № 204012, 204014 и 204015. 20 3092 – Преемник продукта № 203089.
| Диаметр, мм | Покрытие 20 3092 | Покрытие 20 3095 | Lc, мм | L1, мм | ⌀ D1, мм | L, мм | ⌀ Ds, мм | Разделители стружки | Ширина фаски под 45°, мм | hmax, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | TiAlN | TiAlN | 16 | 23 | 3.9 | 62 | 6 | 1 | 0.08 | 0.018 |
| 5 | TiAlN | TiAlN | 17 | 24 | 4.8 | 62 | 6 | 1 | 0.1 | 0.023 |
| 6 | TiAlN | TiAlN | 18 | 25 | 5.8 | 62 | 6 | 1 | 0.12 | 0.032 |
| 8 | TiAlN | TiAlN | 24 | 30 | 7.8 | 68 | 8 | 1 | 0.16 | 0.042 |
| 10 | TiAlN | TiAlN | 30 | 35 | 9.8 | 80 | 10 | 1 | 0.2 | 0.051 |
| 12 | TiAlN | TiAlN | 36 | 45 | 11.8 | 93 | 12 | 2 | 0.24 | 0.06 |
| 14 | TiAlN | TiAlN | 42 | 50 | 13.8 | 99 | 14 | 2 | 0.28 | 0.069 |
| 16 | TiAlN | TiAlN | 48 | 55 | 15.8 | 108 | 16 | 2 | 0.32 | 0.078 |
| 20 | TiAlN | TiAlN | 60 | 70 | 19.8 | 126 | 20 | 2 | 0.4 | 0.097 |
Твёрдосплавный фрезер TPC с разделителями стружки
Высокопроизводительная концевая фреза для приложений общего назначения, специально разработана для приложений TPC.
Укреплённое ядро. Оптимизированная прочность на изгиб благодаря использованию ультрамелкозёрных материалов. Смещённые разделители стружки для контролируемого дробления стружки.
Примечание: Значения, указанные в таблице, являются максимальными. Для отделочных операций рекомендуем изделия № 204016, 204018 и 204019.
20 3093 – ae max = 0,05×D для фрезерования TPC. Преемник продукта № 203090.
20 3094 – ae max = 0,03×D для фрезерования TPC. Преемник продукта № 203091.
| Диаметр, мм | Покрытие 20 3093 | Покрытие 20 3094 | Lc 20 3093, мм | Lc 20 3094, мм | L 20 3093, мм | L 20 3094, мм | ⌀ Ds, мм | Разделители стружки 20 3093 | Разделители стружки 20 3094 | Ширина фаски под 45° 20 3093, мм | Ширина фаски под 45° 20 3094, мм | hmax 20 3093, мм | hmax 20 3094, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | TiAlN | — | 20 | — | 66 | — | 6 | 2 | — | 0.1 | — | 0.021 | — |
| 6 | TiAlN | — | 24 | — | 66 | — | 6 | 2 | — | 0.12 | — | 0.029 | — |
| 8 | TiAlN | TiAlN | 32 | 40 | 74 | 81 | 8 | 2 | 3 | 0.16 | — | 0.038 | 0.03 |
| 10 | TiAlN | TiAlN | 40 | 50 | 89 | 96 | 10 | 2 | 3 | 0.2 | — | 0.046 | 0.037 |
| 12 | TiAlN | TiAlN | 48 | 60 | 100 | 112 | 12 | 2 | 3 | 0.24 | — | 0.054 | 0.044 |
| 16 | TiAlN | TiAlN | 64 | 80 | 123 | 136 | 16 | 2 | 3 | 0.32 | — | 0.071 | 0.057 |
| 20 | TiAlN | TiAlN | 80 | 100 | 140 | 160 | 20 | 2 | 3 | 0.4 | — | 0.088 | 0.07 |
