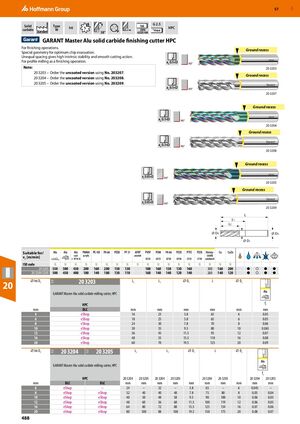

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 488

Предыдущая страница Следующая страница

Навигация

Чистовая фреза из твёрдого сплава GARANT Master Alu HPC

Для отделочных операций. Специальная геометрия для оптимальной эвакуации стружки. Неравномерный шаг обеспечивает высокую внутреннюю устойчивость и плавное режущее действие. Для профильного фрезерования в качестве отделочной операции.

Примечания

20 3203 – заказывайте неполированную версию, используя № 203207.

20 3204 – заказывайте неполированную версию, используя № 203208.

20 3205 – заказывайте неполированную версию, используя № 203209.

Применимость / скорость резания [м/мин]

Код по ISO N P N
20 3203 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200
20 3204/3205 500 450 400 180 140 180 130 110 160 140 140 120 140 260 140 120

Параметры фрез 20 3203

⌀ h6 мм 20 3203
HPC DLC		 Lc мм L1 мм ⌀ D1 мм L мм ⌀ Ds мм f_z мм
4 eShop 16 23 3.8 65 6 0.05
6 eShop 18 25 5.8 65 6 0.05
8 eShop 24 30 7.8 70 8 0.06
10 eShop 30 35 9.5 80 10 0.065
12 eShop 36 45 11.5 93 12 0.07
16 eShop 48 55 15.5 110 16 0.08
20 eShop 60 70 19.5 125 20 0.09

Параметры фрез 20 3204 и 20 3205

⌀ h6 мм 20 3204
HPC DLC		 20 3205
HPC DLC		 20 3204 Lc мм 20 3205 Lc мм 20 3204 L1 мм 20 3205 L1 мм ⌀ D1 мм 20 3204 L мм 20 3205 L мм ⌀ Ds мм 20 3204 f_z мм 20 3205 f_z мм
6 eShop – 24 – 32 – 5.8 65 – 6 0.045 –
8 eShop eShop 32 40 40 48 7.8 75 80 8 0.05 0.04
10 eShop eShop 40 50 48 58 9.5 90 100 10 0.06 0.05
12 eShop eShop 48 60 56 68 11.5 100 119 12 0.06 0.05
16 eShop eShop 64 80 72 88 15.5 125 134 16 0.07 0.06
20 eShop eShop 80 100 88 108 19.5 150 175 20 0.08 0.07
