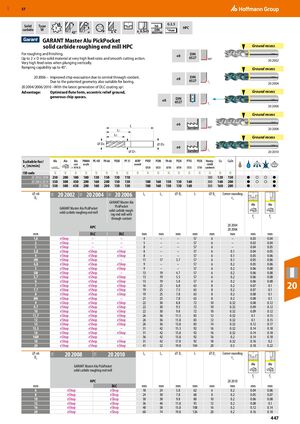

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 447

Предыдущая страница Следующая страница

Навигация

Твёрдосплавный черновой фреза GARANT Master Alu PickPocket HPC

Назначение: для чернового и чистового фрезерования.

Врезание в сплошной материал на глубину до 2 × D с высокими подачами и плавным режимом резания. Очень высокие подачи при вертикальном врезании. Возможность спирального подвода до 45°.

Варианты с особенностями:

  • 20 2002 – Улучшенное удаление стружки благодаря внутреннему охлаждению. Благодаря запатентованной геометрии также пригодна для растачивания.
  • 20 2004/2006/2010 – С новейшим поколением покрытия DLC sp2.
  • Преимущества: Оптимизированная форма зуба, эксцентрично разработанная разделка задней поверхности, просторные стружечные пазухи.

Рекомендуемые скорости резания

Обозначение по ISO vc [м/мин] Примечание
20 2002/2008 250 200 180 180 130 150 130 110 180 120 150 ● ○ ○ ●
20 2004/2010 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ○ ●
20 2006 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ●

Параметры инструмента (диаметр e8)

Диаметр [мм] 20 2002 20 2004 20 2006 Lc [мм] L1 [мм] ⌀ D1 [мм] L [мм] ⌀ Ds [мм] Скругление углов [мм] fz [мм] fz [мм]
1,8 eShop – – 4 – – 57 6 – 0,03 0,04
2 eShop – – 5 – – 57 6 – 0,03 0,04
3 eShop – – 8 – – 57 6 – 0,04 0,05
3,8 eShop eShop eShop 8 – – 57 6 0,1 0,04 0,05
4 eShop eShop eShop 8 – – 57 6 0,1 0,05 0,06
4M eShop eShop – 11 17 3,7 57 6 0,1 0,05 0,06
4,8 eShop eShop eShop 9 – – 57 6 0,2 0,05 0,06
5 eShop eShop eShop 9 – – 57 6 0,2 0,06 0,08
5M eShop eShop – 13 19 4,7 57 6 0,2 0,06 0,08
5,7 eShop eShop eShop 13 19 5,5 57 6 0,2 0,06 0,08
6 eShop eShop eShop 13 19 5,8 57 6 0,2 0,06 0,08
7 eShop eShop eShop 16 25 6,8 63 8 0,2 0,07 0,1
7,7 eShop eShop eShop 19 25 7,5 63 8 0,2 0,07 0,1
8 eShop eShop eShop 19 25 7,8 63 8 0,2 0,08 0,1
8M eShop eShop – 21 25 7,8 63 8 0,2 0,08 0,1
9 eShop eShop eShop 22 30 8,8 72 10 0,32 0,08 0,12
9,7 eShop eShop eShop 22 30 9,5 72 10 0,32 0,09 0,12
10 eShop eShop eShop 22 30 9,8 72 10 0,32 0,09 0,12
11,7 eShop eShop eShop 26 36 11,5 83 12 0,32 0,1 0,15
12 eShop eShop eShop 26 36 11,8 83 12 0,32 0,1 0,15
14 eShop eShop eShop 26 36 13,8 83 14 0,32 0,12 0,17
15,5 eShop eShop – 31 42 15,3 92 16 0,32 0,14 0,18
16 eShop eShop eShop 31 42 15,8 92 16 0,32 0,14 0,18
16M eShop eShop – 36 42 15,8 92 16 0,2 0,14 0,18
18 eShop eShop eShop 31 42 17,8 92 18 0,32 0,16 0,2
20 eShop eShop eShop 41 52 19,8 104 20 0,5 0,18 0,22

Параметры инструмента (диаметр e6)

Диаметр [мм] 20 2008 20 2010 Lc [мм] L1 [мм] ⌀ D1 [мм] L [мм] ⌀ Ds [мм] Скругление углов [мм] fz [мм] fz [мм]
6 eShop eShop 18 24 5,8 62 6 0,2 0,04 0,06
8 eShop eShop 24 30 7,8 68 8 0,2 0,05 0,07
10 eShop eShop 30 38 9,8 80 10 0,2 0,06 0,08
12 eShop eShop 36 46 11,8 93 12 0,2 0,08 0,1
16 eShop eShop 48 58 15,8 108 16 0,2 0,12 0,14
20 eShop eShop 60 74 19,8 126 20 0,2 0,16 0,18
