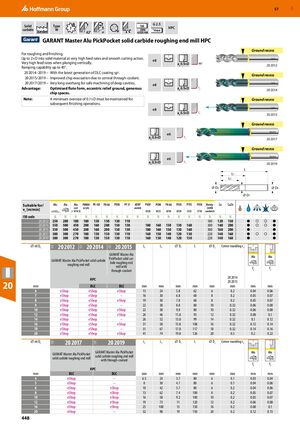

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 448

Предыдущая страница Следующая страница

Навигация

Твёрдосплавный черновой фреза GARANT Master Alu PickPocket HPC

Назначение: для чернового и чистового фрезерования.

Врезание в сплошной материал на глубину до 2 × D с высокими подачами и плавным режимом резания. Очень высокие подачи при вертикальном врезании. Возможность спирального подвода до 45°.

Варианты с особенностями:

  • 20 2014–2019 – С новейшим поколением покрытия DLC sp2.
  • 20 2015/2019 – Улучшенное удаление стружки благодаря внутреннему охлаждению.
  • 20 2017/2019 – Очень длинный вылет для безопасной обработки глубоких полостей.
  • Преимущества: Оптимизированная форма зуба, эксцентрично разработанная разделка задней поверхности, просторные стружечные пазухи.

Примечание: Для последующих чистовых операций необходимо выдерживать минимальный припуск 0,1 × D.

Рекомендуемые скорости резания

Обозначение по ISO vc [м/мин] Примечание
20 2012 250 200 180 180 130 150 130 110 180 120 150 ● ○ ○ ●
20 2014 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ○ ○ ●
20 2015 550 500 450 200 160 200 150 130 180 160 150 130 160 300 160 200 ● ●
20 2017 380 300 270 180 130 150 130 110 160 150 140 120 150 220 140 160 ● ○ ○ ●
20 2019 380 300 270 180 130 150 130 110 160 150 140 120 150 220 140 160 ● ●

Параметры инструмента (диаметр e8)

Диаметр [мм] 20 2012 20 2014 20 2015 Lc [мм] L1 [мм] ⌀ D1 [мм] L [мм] ⌀ Ds [мм] Скругление углов [мм] fz [мм] fz [мм]
6 eShop eShop eShop 13 24 5,8 62 6 0,2 0,04 0,06
7 eShop eShop – 16 30 6,8 68 8 0,2 0,05 0,07
8 eShop eShop eShop 19 30 7,8 68 8 0,2 0,05 0,07
9 eShop eShop – 22 38 8,8 80 10 0,32 0,06 0,08
10 eShop eShop eShop 22 38 9,8 80 10 0,32 0,06 0,08
12 eShop eShop eShop 26 46 11,8 93 12 0,32 0,08 0,1
14 eShop eShop – 26 52 13,8 99 14 0,32 0,1 0,12
16 eShop eShop eShop 31 58 15,8 108 16 0,32 0,12 0,14
18 eShop eShop – 31 67 17,8 117 18 0,32 0,14 0,16
20 eShop eShop eShop 41 74 19,8 126 20 0,5 0,2 0,22

Параметры инструмента (диаметр e6)

Диаметр [мм] 20 2017 20 2019 Lc [мм] L1 [мм] ⌀ D1 [мм] L [мм] ⌀ Ds [мм] Скругление углов [мм] fz [мм] fz [мм]
4 eShop – 6,5 24 3,7 80 6 0,1 0,03 0,04
5 eShop – 8 30 4,7 80 6 0,1 0,04 0,06
6 eShop eShop 10 42 5,7 80 6 0,2 0,04 0,06
8 eShop eShop 13 62 7,4 100 8 0,2 0,05 0,07
10 eShop eShop 16 58 9,2 100 10 0,2 0,05 0,07
12 eShop eShop 19 73 11 120 12 0,2 0,06 0,08
16 eShop eShop 25 100 15 150 16 0,2 0,08 0,1
20 eShop – 32 98 19 150 20 0,2 0,12 0,15
