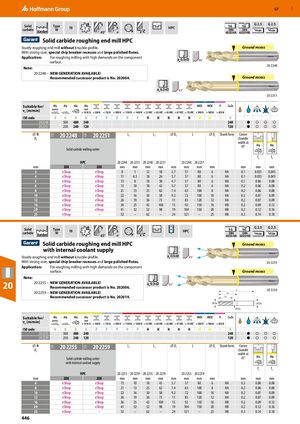

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 446

Предыдущая страница Следующая страница

Навигация

Твердосплавная черновая концевая фреза HPC

Прочная черновая концевая фреза без профиля закругления. С прочным телом, специальными углублениями ломателя стружки и большими полированными канавками.

Применение: Для чернового фрезерования с высокими требованиями к поверхности компонента.

Примечание:

  • 20 2248 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 202004.
  • 20 2251 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 202017.
DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) fz 20 2248 (мм) fz 20 2251 (мм)
3 8 12 2.7 57 6 HA 0.1 0.035 0.045
4 11 18 3.7 57 6 HA 0.1 0.035 0.045
5 13 18 4.7 57 6 HA 0.1 0.06 0.08
6 13 18 5.7 57 6 HA 0.2 0.06 0.08
8 21 25 7.4 63 8 HA 0.2 0.06 0.08
10 22 30 9.2 72 10 HA 0.2 0.07 0.09
12 26 36 11 83 12 HA 0.2 0.07 0.09
16 36 42 15 92 16 HB 0.2 0.09 0.12
20 41 52 19 104 20 HB 0.2 0.12 0.16
25 52 62 24 121 25 HB 0.3 0.14 0.18

Твердосплавная черновая концевая фреза HPC с внутренней подачей охлаждающей жидкости

Прочная черновая концевая фреза без профиля закругления. С прочным телом, специальными углублениями ломателя стружки и большими полированными канавками.

Применение: Для чернового фрезерования с высокими требованиями к поверхности компонента.

Примечание:

  • 20 2255 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 202006.
  • 20 2259 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 202019.
DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) fz 20 2255 (мм) fz 20 2259 (мм)
6 13 18 5.7 57 6 HA 0.2 0.06 0.08
8 21 25 7.4 63 8 HA 0.2 0.06 0.08
10 22 30 9.2 72 10 HA 0.2 0.07 0.09
12 26 36 11 83 12 HA 0.2 0.07 0.09
16 36 42 15 92 16 HB 0.2 0.09 0.12
20 41 52 19 104 20 HB 0.2 0.12 0.16
25 52 62 24 121 25 HB 0.3 0.14 0.18
