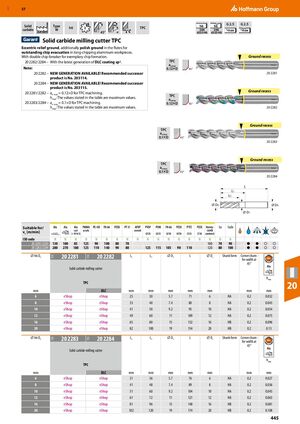

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 445

Предыдущая страница Следующая страница

Навигация

Твердосплавная фреза TPC

Эксцентрично заточенная, дополнительно полированная в канавках для выдающейся эвакуации стружки в длинностружечных алюминиевых заготовках. С двойным ломателем стружки для образцового формирования стружки.

20 2282/2284 – С последним поколением покрытия DLC sp2.

Примечание:

  • 20 2282 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 203114.
  • 20 2284 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 203115.
  • 20 2281/2282 – ae макс = 0.12×D для обработки TPC. hmax: значения, указанные в таблице, являются максимальными значениями.
  • 20 2283/2284 – ae макс = 0.1×D для обработки TPC. hmax: значения, указанные в таблице, являются максимальными значениями.
DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) hmax (мм)
6 25 30 5.7 71 6 HA 0.2 0.032
8 33 40 7.4 80 8 HA 0.2 0.043
10 41 50 9.2 95 10 HA 0.2 0.054
12 49 60 11 109 12 HA 0.2 0.075
16 65 80 15 132 16 HB 0.2 0.096
20 82 100 19 154 20 HB 0.2 0.13

Твердосплавная фреза TPC (модели 20 2283/2284)

DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) hmax (мм)
6 31 36 5.7 76 6 HA 0.2 0.027
8 41 48 7.4 89 8 HA 0.2 0.036
10 51 60 9.2 104 10 HA 0.2 0.045
12 61 72 11 121 12 HA 0.2 0.063
16 81 96 15 148 16 HB 0.2 0.081
20 102 120 19 174 20 HB 0.2 0.108
