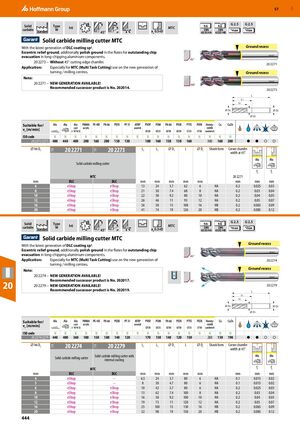

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 444

Предыдущая страница Следующая страница

Навигация

Твердосплавная фреза MTC

С последним поколением покрытия DLC sp2. Эксцентрично заточенная, дополнительно полированная в канавках для выдающейся эвакуации стружки в компонентах из длинностружечного алюминия.

Применение: Особенно для применения MTC (многозадачное фрезерование) на новом поколении токарно-фрезерных центров.

Примечание:

  • 20 2271 – НОВОЕ ПОКОЛЕНИЕ ДОСТУПНО! Рекомендуемый продукт-преемник № 202014.
  • 20 2273 – Без скоса режущей кромки 45°.
DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) fz (мм) fz (мм)
6 13 24 5.7 62 6 HA 0.2 0.025 0.03
8 21 30 7.4 68 8 HA 0.2 0.03 0.04
10 22 38 9.2 80 10 HA 0.2 0.04 0.05
12 26 46 11 93 12 HA 0.2 0.05 0.07
16 36 58 15 108 16 HB 0.2 0.065 0.09
20 41 74 19 126 20 HB 0.2 0.085 0.12

Твердосплавная фреза MTC с внутренней подачей охлаждающей жидкости

DC (мм) Lc (мм) L1 (мм) D1 (мм) L (мм) Ds (мм) Форма хвостовика Скос углов при 45° (мм) fz (мм) fz (мм)
4 6.5 24 3.7 80 6 HA 0.1 0.015 0.02
5 8 30 4.7 80 6 HA 0.1 0.015 0.02
6 10 42 5.7 80 6 HA 0.2 0.025 0.03
8 13 62 7.4 100 8 HA 0.2 0.03 0.04
10 16 58 9.2 100 10 HA 0.2 0.04 0.05
12 19 73 11 120 12 HA 0.2 0.05 0.07
16 25 100 15 150 16 HB 0.2 0.065 0.09
20 32 98 19 150 20 HB 0.2 0.085 0.12
