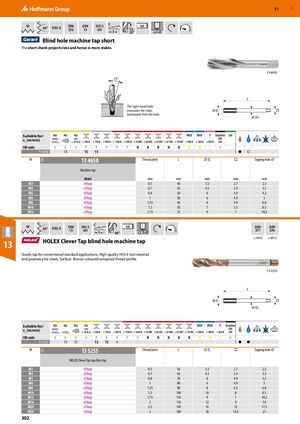

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 302
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Метчик для нарезания резьбы в слепых отверстиях с коротким хвостовиком
Короткий хвостовик меньше выступает и обеспечивает лучшую устойчивость.
Правосторонняя винтовая канавка отводит стружку назад из отверстия.
| M | Шаг резьбы (мм) | L (мм) | ⌀D (мм) | ⌀Ds (мм) | Диаметр отверстия под резьбу (мм) |
|---|---|---|---|---|---|
| M3 | 0,5 | 40 | 3,5 | 2,7 | 2,5 |
| M4 | 0,7 | 45 | 4,5 | 3,4 | 3,3 |
| M5 | 0,8 | 50 | 6 | 4,9 | 4,2 |
| M6 | 1 | 50 | 6 | 4,9 | 5 |
| M8 | 1,25 | 56 | 6 | 4,9 | 6,8 |
| M10 | 1,5 | 70 | 7 | 5,5 | 8,5 |
| M12 | 1,75 | 75 | 9 | 7 | 10,2 |
HOLEX Clever Tap – метчик для нарезания резьбы в слепых отверстиях
Прочный метчик для обычных стандартных приложений. Высококачественный материал HSS-E и геометрия для обработки сталей. Поверхность: бронзовое закаленное покрытие профилированного витка.
| M | Шаг резьбы (мм) | L (мм) | ⌀D (мм) | ⌀Ds (мм) | Диаметр отверстия под резьбу (мм) |
|---|---|---|---|---|---|
| M3 | 0,5 | 56 | 3,5 | 2,7 | 2,5 |
| M4 | 0,7 | 63 | 4,5 | 3,4 | 3,3 |
| M5 | 0,8 | 70 | 6 | 4,9 | 4,2 |
| M6 | 1 | 80 | 6 | 4,9 | 5 |
| M8 | 1,25 | 90 | 8 | 6,2 | 6,8 |
| M10 | 1,5 | 100 | 10 | 8 | 8,5 |
| M12 | 1,75 | 110 | 9 | 7 | 10,2 |
| M16 | 2 | 110 | 12 | 9 | 14 |
| M20 | 2,5 | 140 | 16 | 12 | 17,5 |
| M24 | 3 | 160 | 18 | 14,5 | 21 |
