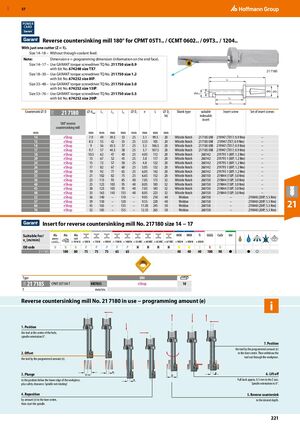

Развёрточная фреза 180° для пластин CPMT 05T1.. / CCMT 0602.. / 09T3.. / 1204..
С одним режущим элементом (Z = 1).
Размеры 14–18 – без подачи охлаждающей жидкости через инструмент.
Примечание: размер e = размер программирования (информация на торцевой поверхности).
- Размеры 14–17 – используйте момент-ключ GARANT TQ № 211750 размер 0.9 с битом № 674248 размер TX7.
- Размеры 18–30 – используйте момент-ключ GARANT TQ № 211750 размер 1.2 с битом № 674252 размер 8IP.
- Размеры 33–48 – используйте момент-ключ GARANT TQ № 211750 размер 3.0 с битом № 674252 размер 15IP.
- Размеры 53–76 – используйте момент-ключ GARANT TQ № 211750 размер 5.5 с битом № 674252 размер 20IP.
| Развёртка ⌀ D (мм) | Артикул 21 7180 / 21O | ⌀ dmin (мм) | L1 (мм) | L2 (мм) | L3 (мм) | ⌀ D1 (мм) | e (мм) | L (мм) | ⌀ Ds (мм) | Тип хвостовика | Подходящая сменная пластина | Винт крепления пластины | Комплект винтов крепления |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | eShop | 7.9 | 49 | 39.5 | 33 | 25 | 3.1 | 99.5 | 20 | Whistle Notch | 217185 UNI | 219947 (TX17; 0.9 Nm) | – |
| 15 | eShop | 8.5 | 55 | 42 | 35 | 25 | 3.55 | 105 | 20 | Whistle Notch | 217185 UNI | 219947 (TX7; 0.9 Nm) | – |
| 16 | eShop | 9 | 56 | 43.5 | 37 | 25 | 3.5 | 106.5 | 20 | Whistle Notch | 217185 UNI | 219947 (TX17; 0.9 Nm) | – |
| 17 | eShop | 9.7 | 57 | 44.5 | 38 | 25 | 3.7 | 107.5 | 20 | Whistle Notch | 217185 UNI | 219947 (TX17; 0.9 Nm) | – |
| 18 | eShop | 10.5 | 62 | 47 | 40 | 25 | 4.05 | 112 | 20 | Whistle Notch | 260142 | 219795 1 (8IP; 1.2 Nm) | – |
| 20 | eShop | 13 | 67 | 52 | 45 | 25 | 3.8 | 117 | 20 | Whistle Notch | 260142 | 219795 1 (8IP; 1.2 Nm) | – |
| 24 | eShop | 15 | 72 | 57 | 50 | 25 | 4.8 | 122 | 20 | Whistle Notch | 260142 | 219795 1 (8IP; 1.2 Nm) | – |
| 26 | eShop | 17 | 82 | 67 | 60 | 25 | 5.05 | 132 | 20 | Whistle Notch | 260142 | 219795 1 (8IP; 1.2 Nm) | – |
| 30 | eShop | 19 | 92 | 77 | 65 | 25 | 6.05 | 142 | 20 | Whistle Notch | 260142 | 219795 1 (8IP; 1.2 Nm) | – |
| 33 | eShop | 21 | 102 | 82 | 75 | 25 | 6.65 | 152 | 20 | Whistle Notch | 260150 | 219844 (15IP; 3.0 Nm) | – |
| 36 | eShop | 23 | 113 | 93 | 85 | 40 | 7.05 | 173 | 32 | Whistle Notch | 260150 | 219844 (15IP; 3.0 Nm) | – |
| 40 | eShop | 25 | 123 | 103 | 95 | 40 | 8.05 | 183 | 32 | Whistle Notch | 260150 | 219844 (15IP; 3.0 Nm) | – |
| 43 | eShop | 30 | 123 | 103 | 95 | 40 | 7.05 | 183 | 32 | Whistle Notch | 260150 | 219844 (15IP; 3.0 Nm) | – |
| 48 | eShop | 33 | 163 | 143 | 135 | 40 | 8.05 | 223 | 32 | Whistle Notch | 260150 | 219844 (15IP; 3.0 Nm) | – |
| 53 | eShop | 36 | 140 | – | 110 | – | 9.05 | 210 | 40 | Weldon | 260158 | – | 219848 (20IP; 5.5 Nm) |
| 57 | eShop | 39 | 150 | – | 120 | – | 9.55 | 220 | 40 | Weldon | 260158 | – | 219848 (20IP; 5.5 Nm) |
| 66 | eShop | 45 | 165 | – | 135 | – | 11.05 | 245 | 50 | Weldon | 260158 | – | 219848 (20IP; 5.5 Nm) |
| 76 | eShop | 52 | 185 | – | 155 | – | 12.55 | 265 | 50 | Weldon | 260158 | – | 219848 (20IP; 5.5 Nm) |
Пластина для развёрточной фрезы № 217180 размеры 14 − 17
| Код ISO | Подходит для / vc [м/мин] | ISO 513 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 21 7185 | N: 100 | N: 80 | N: 75 | P: 75 | P: 75 | P: 65 | P: 65 | H: 40 | H: 40 | H: 40 | M: 40 | M: 40 | K: 100 | N: 90 |
| Тип: UNI | ||||||||||||||
| 21 7185 | CPMT 05T104 T, HB7035, eShop, подача f (мм/об) = 10 | |||||||||||||
Использование развёрточной фрезы № 21 7180 – программируемая величина (e)
- Позиционируйте инструмент в центр отверстия, ориентация шпинделя 0°.
- Смещение инструмента на программируемую величину (e).
- Погружение в позицию ниже нижнего края детали плюс безопасный зазор. Шпиндель не вращается!
- Переместитесь на величину (e) к центру отверстия, затем запустите шпиндель.
- Развёртывайте до требуемой глубины.
- Отведите инструмент. Отверните приблизительно на 0.5 мм по оси Z. Ориентация шпинделя на 0°.
- Позиционируйте инструмент на программируемую величину (e) к центру отверстия. Затем выведите инструмент через деталь.
