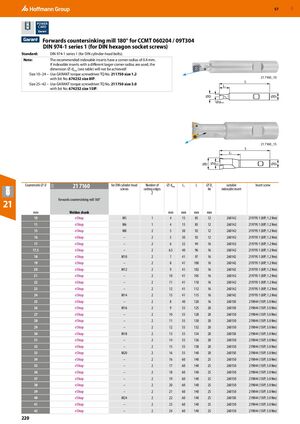

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 220

Предыдущая страница Следующая страница

Навигация

Фреза-зенковка 180° для CCMT 060204/09T304

Стандарт: DIN 974-1 серия 1 (для болтов с цилиндрической головкой DIN).

Примечание: рекомендуемые переменные пластины имеют радиус при вершине 0,4 мм. Если используются переменные пластины с другим большим радиусом при вершине, размер ⌀ dmin (см. таблицу) не будет достигнут!

Размер 10–24 — используйте отвертку-измеритель момента затяжки GARANT TQ №211750 размер 1,2 с битой №674252 размер 8IP.

Размер 25–42 — используйте отвертку-измеритель момента затяжки GARANT TQ №211750 размер 3,0 с битой №674252 размер 15IP.

Диаметр зенковки ⌀ D (мм) 216710 Для винтов с цилиндрической головкой DIN Количество режущих кромок Z ⌀ dmin (мм) L1 (мм) L (мм) ⌀ Ds h6 (мм) Подходящая переменная пластина Крепление пластины
Фреза-зенковка 180°
Хвостовик Weldon
10 M5 1 4 15 85 12 260142 219795 1 (8IP; 1.2 Nm)
11 M6 1 4 15 85 12 260142 219795 1 (8IP; 1.2 Nm)
15 M8 2 5 30 92 12 260142 219795 1 (8IP; 1.2 Nm)
16 – 2 5 30 92 12 260142 219795 1 (8IP; 1.2 Nm)
17 – 2 6 32 94 16 260142 219795 1 (8IP; 1.2 Nm)
17.5 – 2 6.5 40 96 16 260142 219795 1 (8IP; 1.2 Nm)
18 M10 2 7 41 97 16 260142 219795 1 (8IP; 1.2 Nm)
19 – 2 8 41 100 16 260142 219795 1 (8IP; 1.2 Nm)
20 M12 2 9 41 102 16 260142 219795 1 (8IP; 1.2 Nm)
21 – 2 10 41 105 16 260142 219795 1 (8IP; 1.2 Nm)
22 – 2 11 41 110 16 260142 219795 1 (8IP; 1.2 Nm)
23 – 2 12 41 112 16 260142 219795 1 (8IP; 1.2 Nm)
24 M14 2 13 41 115 16 260142 219795 1 (8IP; 1.2 Nm)
25 – 2 8 40 120 16 260150 219844 (15IP; 3.0 Nm)
26 M16 2 9 55 125 20 260150 219844 (15IP; 3.0 Nm)
27 – 2 10 55 128 20 260150 219844 (15IP; 3.0 Nm)
28 – 2 11 55 130 20 260150 219844 (15IP; 3.0 Nm)
29 – 2 12 55 132 20 260150 219844 (15IP; 3.0 Nm)
30 M18 2 13 55 134 20 260150 219844 (15IP; 3.0 Nm)
31 – 2 14 55 136 20 260150 219844 (15IP; 3.0 Nm)
32 – 2 15 55 138 20 260150 219844 (15IP; 3.0 Nm)
33 M20 2 16 55 140 20 260150 219844 (15IP; 3.0 Nm)
34 – 2 16 60 140 25 260150 219844 (15IP; 3.0 Nm)
35 – 2 17 60 140 25 260150 219844 (15IP; 3.0 Nm)
36 – 2 18 60 140 25 260150 219844 (15IP; 3.0 Nm)
37 – 2 19 60 140 25 260150 219844 (15IP; 3.0 Nm)
38 – 2 20 60 140 25 260150 219844 (15IP; 3.0 Nm)
39 – 2 21 60 140 25 260150 219844 (15IP; 3.0 Nm)
40 M24 2 22 60 140 25 260150 219844 (15IP; 3.0 Nm)
41 – 2 23 60 140 25 260150 219844 (15IP; 3.0 Nm)
42 – 2 24 60 140 25 260150 219844 (15IP; 3.0 Nm)
