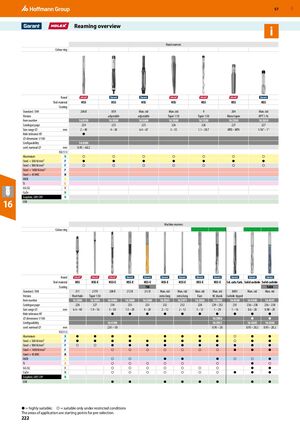

Обзор развёрток

Ручные развёртки

Характеристика Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 Вариант 6 Вариант 7
Материал инструмента HSS
Покрытие 206 B 859 Станд. произв. Станд. произв. 9 204 Станд. произв.
Версия регулируемая регулируемая Конус 1:10 Конус 1:50 Конус Морзе NPT 1:16
Номер артикула 16 0150 16 0500 16 0600 16 1000 16 1200 16 2500 16 2650
Страница каталога 224 225 225 226 226 227 227
Диапазон размеров ⌀ (мм) 2 – 40 4 – 30 6.4 – 67 3 – 35 1.1 – 30.7 MT0 – MT4 1/16" – 1"
Допуск отверстия H7 ●
Регулируемость ⌀ 1/100 16 0200, номинальный ⌀: 0.95 – 60.2 мм
ISO 513 — Пригодность по материалу
Алюминий (N) ○ ○ ○ ○ ○ ○ ○
Сталь < 500 N/mm² (P) ● ● ● ● ● ● ●
Сталь < 900 N/mm² (P) ○ ○ ○ ○ ○ ○ ○
Сталь < 1400 N/mm² (P)
Сталь > 45 HRC (H)
INOX (M)
Ti (S)
GG / Чугун (K)
CuZn (N)
Графит, GRP, CRP (N)

Машинные развёртки

Характеристика 1 2 3 4 5 6 7 8 9 10 11 12
Материал инструмента HSS HSS-E Карбид Твёрдый карбид
Покрытие TiN TiAlN
Стандарт / DIN 311 2179 208 B 212 B 212 B Станд. произв. Станд. произв. Станд. произв. Станд. произв. 8093 Станд. произв. Станд. произв.
Версия Отверстие заклёпки Конус 1:50 удлинённая удлинённая торцевая хвостовик NC с карбидной пластиной
Номер артикула 16 2800 16 1600 16 4000 16 3000 16 3500 16 2961 16 2971 16 2826 16 2900 16 4500 16 4340 16 4341
Страница каталога 228 227 234 233 233 232 232 228 229–232 235 236–238 236–238
Диапазон размеров ⌀ (мм) 6.4–40 1.9–16 5–50 1.5–20 4–20 2–12 2–12 3–12 1–20 1–16 0.6–20 0.98–20
Допуск отверстия H7 ● ● ● ● ● ● ● ● ● ●
Размер ⌀ 1/100 16 2902 ● ●
Регулируемость 16 4180 16 2951 16 4345 16 4344
Номинальный ⌀ (мм) 2.81–50 0.95–20 0.95–20.2 0.95–20.2
ISO 513 — Пригодность по материалу
Алюминий (N) ● ● ● ● ● ● ● ● ○ ● ●
Сталь < 500 N/mm² (P) ● ● ● ● ● ● ● ● ● ○ ● ●
Сталь < 900 N/mm² (P) ○ ○ ● ● ● ● ● ● ● ● ● ●
Сталь < 1400 N/mm² (P)
Сталь > 45 HRC (H)
INOX (M)
Ti (S)
GG / Чугун (K)
CuZn (N)
Графит, GRP, CRP (N)
UNI ● ● ● ● ● ● ● ●

● = высокопригодна; ○ = пригодна только в ограниченных условиях. Области применения являются начальными точками предварительного отбора.
