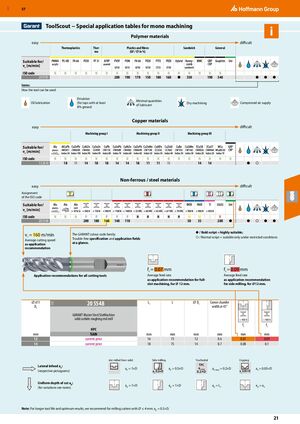

ToolScout − Специальные таблицы применения для моноблочной обработки

Полимерные материалы

Пригодна для / vc [м/мин]
Код ISO		 Термопласты Термопласт Пластики и волокна (стекловолокно / углеволокно в %) Ламинированные материалы Общие материалы Условия обработки
20 9785 200 190 170 150 180 160 ● 350 190 340 ● ● ●

Условия смазки и обработки

Способы применения инструмента:

  • Масляная смазка
  • Эмульсия (для метчиков с содержанием смазки не менее 8%)
  • Минимальные количества смазки
  • Сухая обработка
  • Подача сжатого воздуха

Цветные металлы

Группа обработки I Группа обработки II Группа обработки III
ISO код 13 2610 Значения скорости резания и пригодности

Чёрные и цветные металлы

Назначение кода ISO Пригодна для / vc [м/мин] Код ISO: 20 5548
Скорость резания 160 м/мин — среднее значение скорости как рекомендация применения

Семейство цветовых кодов GARANT

Надёжная спецификация и области применения с первого взгляда.

● / Полужирный шрифт = высокопригодный; ○ / Обычный шрифт = пригоден только при ограниченных условиях

Рекомендации применения для режущих инструментов

fz = 0,07 мм — средняя подача как рекомендация применения для полного прохода при ⌀ 12 мм.

fz = 0,09 мм — средняя подача как рекомендация применения при боковом фрезеровании для ⌀ 12 мм.

GARANT Master Steel SlotMachine − Монолитная твердосплавная чистовая фреза

Параметр Единица ⌀ 12 ⌀ 14
Диаметр / Обозначение мм 12 14
Длина (Lc) мм 16 18
Длина (L) мм 73 75
Диаметр посадочного хвостовика (⌀ Ds) мм 12 14
Фаска углов при 45° мм 0,6 0,7
Средняя подача полного прохода (fz) мм 0,07 0,08
Средняя подача бокового фрезерования (fz) мм 0,09 0,1

Способы обработки и глубина резания

Боковой ввод (ae):

  • Фрезерование полного прохода: ae = 1×D
  • Боковое фрезерование: ae = 0,5×D
  • Трохоидальная обработка: ae max = 0,2×D
  • Копирование: ae = 0,05×D

Равномерная глубина резания (ap):

  • Фрезерование полного прохода: ap = 1×D
  • Боковое фрезерование: ap = 1×D
  • Трохоидальная обработка: ap = Lc
  • Копирование: ap = ae

Примечание: Для увеличения стойкости инструмента и оптимальных результатов при фрезеровании сверлом диаметром ≤ 4 мм рекомендуется: ap = 0,5×D.
