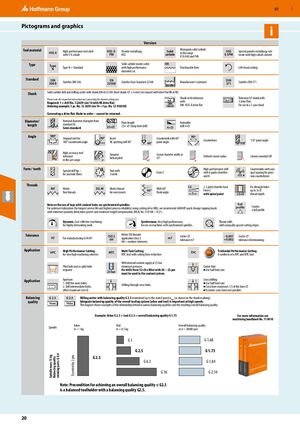

Пиктограммы и графика
Материал инструмента
| Обозначение |
Описание |
| HSS-E |
Быстрорежущая сталь с 5% кобальта |
| HSS-E-PM |
Порошковая металлургия HSS |
| HSS E-SPM |
Специальный субстрат из порошковой металлургии с высоким содержанием кобальта |
| Твердый сплав |
Твердосплавное микрозерно в диапазоне K10-K40 и P40 |
| HR |
Твердосплавная фреза высокой производительности с алмазной огранкой |
Тип
| Обозначение |
Описание |
| Тип N |
Тип N = Стандартный |
| DIN 206 B |
Соответствует DIN 206 |
| EN 22568 |
Соответствует европейскому стандарту 22568 |
| Стандарт производителя |
Стандарт производителя |
| DIN 371 |
Соответствует DIN 371 |
Хвостовик
Твердосплавные сверла и фрезы с хвостовиком DIN 6535-HA (начиная с диаметра хвостовика ≥ 6 мм) по запросу с плоской приводной поверхностью HB или HE. Обратите внимание на соответствующий текст инструкции по выбору желаемого режущего инструмента.
| Обозначение |
Описание |
| h6 DIN 1835 B |
Хвостовик в допуске h6 с плоской приводной поверхностью DIN 1835-B |
| h7 |
Допуск хвостовика h7 с 3 плоскими приводными поверхностями для использования в трехкулачковом патроне |
Пример заказа: требуется 1 сверло № 122659 размер 10 с плоской приводной поверхностью HE: 1 шт. № 12 2659 размер 10 + 1 шт. № 12 9100 HE
Создание плоской приводной поверхности: Изготовление на заказ – не подлежит возврату.
Диаметр/длина
| Обозначение |
Описание |
| x |
Номинальный диаметр, отличающийся от стандартного Dc |
| 25×D |
25× ⌀ (сверло для глубоких отверстий) |
| 4×D |
4×D индексируемое сверло |
Угол
| Обозначение |
Описание |
| 180° |
Инструмент ступенчатый для угла зенкования 180° |
| 90° |
Высокоточный инструмент с допусками в диапазоне микрон |
| 90° |
Вставка для зенкования 90° |
| 60° |
Зенкер с углом 60° |
| 118° |
Угол вершины 118° |
| 45° |
Ширина углового фаска |
| ≠ |
Инструмент с динамическим неравномерным шагом канавок |
| R |
Определенный радиус углового скругления |
rv |
Углы со скруглением |
Форма/зубья
| Обозначение |
Описание |
| 3 |
Специальный наконечник сверла для арамидных волокон |
| Форма C |
Инструмент с 3 зубьями |
| Форма C с спиральной вершиной |
Высокопроизводительное сверло с 6 направляющими фасками и IC |
| CS |
Зенкеры с неравномерным шагом для точного зенкования |
Резьба
| Обозначение |
Описание |
| MF |
Метрическая тонкая резьба |
| EG-M |
Метрическая резьба для проволочных вставок |
| 60° |
Угол фланга 60° |
| ≤3×D |
Глубина резьбы до 3×D |
Примечание по использованию метчиков с отверстиями для охлаждающей жидкости на синхронизированных шпинделях: Для оптимальной смазки (самый долгий срок службы и самая высокая надежность процесса) при использовании машинного масла или MQL мы рекомендуем быстрозаменяемые головки для нарезания резьбы GARANT с системой минимального количества смазки и минимальной компенсацией длины (MLA) № 33 8100–8121.
Допуск
| Обозначение |
Описание |
| H7 |
Для производства посадки H7 |
| ISO 2 6H |
Метрическая резьба ISO применяется класс 6H = средний допуск |
| m7 |
Допуск диаметра фрезы m7 |
| −0.007/+0.002 |
Допуск диаметра фрезы |
Применение
| Обозначение |
Описание |
| HPC |
Высокопроизводительная резка для очень больших объемов обработки. Требуется направляющее отверстие и вспомогательное отверстие. |
| MTC |
Универсальная резка MTC с инструментом с внутренней подачей охлаждающей жидкости при 25 бар минимальное давление. Для сверл от 12×D необходимо использовать фильтр 20–25 микрон в системе охлаждающей жидкости. |
| TPC |
Синтез инструмента HPC и MTC. Сверление через поперечные отверстия с использованием половинной подачи. Максимальное поперечное отверстие 1/3 диаметра отверстия. Эксцентричные поперечные отверстия невозможны. |
Применение – Отверстие:
1. Сверление внешних отверстий, 2. Сверление промежуточных отверстий со смещением максимум 0,8×D
Качество балансировки
| Обозначение |
Описание |
| G 2.5 |
Фреза с качеством балансировки G 2.5, сохраняемым до указанной скорости nmax (показано на маркировке хвостовика) |
Адекватное качество балансировки общей системы инструмента (оправки и инструмента) важно на высоких скоростях. На диаграмме показаны примеры взаимосвязи между различными качествами балансировки и результирующим общим качеством балансировки.
Пример: Оправка G 2.5 + инструмент G 2.5 = общее качество балансировки G 1,73 при n = 30000 об/мин
| Компонент |
Параметры |
Качество балансировки |
| Шпиндель – вращающиеся части: G 0.4 Масса шпинделя 15 кг Эксцентриситет 2 микрон |
|
|
| Оправка m = 1 кг |
G 2.5 |
|
| Инструмент m = 0,5 кг |
G 1; G 2.5; G 6.3; G 16 |
G 1.68; G 1.73; G 1.84; G 2.14 |
Примечание: Предварительное условие для достижения общего качества балансировки ≤ G2.5 – сбалансированный инструментальный держатель с качеством балансировки G2.5.
