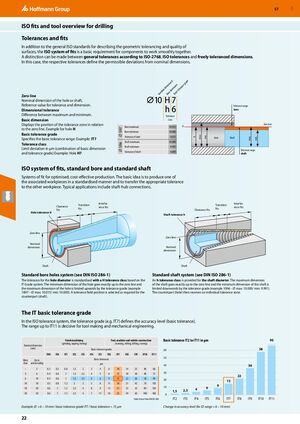

В дополнение к общим стандартам ISO для описания геометрических допусков и качества поверхности система ISO допусков является основным требованием для плавной совместной работы компонентов. Различают общие допуски по ISO-2768, допуски ISO и свободно допускаемые размеры. В этом случае соответствующие допуски определяют допустимые отклонения от номинальных размеров.
Нулевая линия: номинальный размер отверстия или вала, эталонное значение для допуска и размера.
Допуск размера: разница между максимальным и минимальным размерами.
Основной размер: показывает положение зоны допуска относительно нулевой линии.
Основная степень допуска: определяет основной диапазон допусков (пример: IT7).
Класс допуска: предельное отклонение в мкм (комбинация основного размера и степени допуска). Пример: Отверстие H7.
| Параметр | Значение |
|---|---|
| Максимальный размер отверстия | 10,015 |
| Минимальный размер отверстия | 10,000 |
| Допуск отверстия | 0,015 |
| Параметр | Значение |
|---|---|
| Максимальный размер вала | 10,000 |
| Минимальный размер вала | 9,991 |
| Допуск вала | 0,009 |
Системы посадок для оптимизированного, экономичного производства. Основная идея — производить один из связанных деталей стандартизированным способом и передавать соответствующий допуск на другую деталь. Типичные применения включают соединения вал-втулка.
Система стандартных отверстий (см. DIN ISO 286-1): Допуск диаметра отверстия стандартизирован с классом допуска H на основе системы степени IT. Минимальный размер отверстия точно соответствует нулевой линии, а максимальный размер отверстия ограничен вверху степенью допуска (пример 10H7 - ⌀ макс: 10,015 / мин: 10,000). Положение поля допуска выбирается по мере необходимости для сопряжённой детали (вала).
Система стандартных валов (см. DIN ISO 286-1): Для диаметра вала предусмотрен класс допуска h. Максимальный размер вала точно соответствует нулевой линии, а минимальный размер вала ограничен вниз степенью допуска (пример 10h6 - ⌀ макс: 10,000 / мин: 9,991). Сопряжённая деталь (отверстие) затем получает индивидуальную зону допуска.
В системе допусков ISO степень допуска (например IT7) определяет уровень точности (основной допуск). Диапазон до IT11 решающий для производства инструмента и машиностроения.
| Номинальный размер (мм) | Основные степени допуска | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| IT2 | IT3 | IT4 | IT5 | IT6 | IT7 | IT8 | IT9 | IT10 | IT11 | ||
| Основные допуски (в мкм) | |||||||||||
| Более 0 до 3 | 1,2 | 2 | 3 | 4 | 6 | 10 | 14 | 25 | 40 | 60 | |
| Более 3 до 6 | 1,5 | 2,5 | 4 | 5 | 8 | 12 | 18 | 30 | 48 | 75 | |
| Более 6 до 10 | 1,5 | 2,5 | 4 | 6 | 9 | 15 | 22 | 36 | 58 | 90 | |
| Более 10 до 18 | 2 | 3 | 5 | 8 | 11 | 18 | 27 | 43 | 70 | 110 | |
| Более 18 до 30 | 2,5 | 4 | 6 | 9 | 13 | 21 | 33 | 52 | 84 | 130 | |
| Более 30 до 50 | 2,5 | 4 | 7 | 11 | 16 | 25 | 39 | 62 | 100 | 160 | |
Пример: ⌀ > 6 – 10 мм / основная степень допуска IT7 / основной допуск = 15 мкм
Таблица извлечена из DIN ISO 286.
