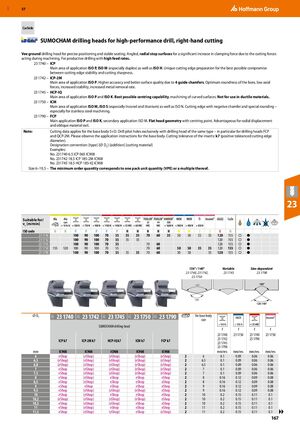

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 167

Предыдущая страница Следующая страница

Навигация

Твёрдосплавные буровые головки для высокопроизводительного сверла, правое вращение

V-образная заточка буровой головки для точного позиционирования и стабильного расположения. Угловые радиальные стопорные поверхности для значительного увеличения силы зажима благодаря силам резания при обработке. Для производительного сверления с высокими подачами.

Типы буровых головок

23 1740 – ICP: Основная область применения ISO P, ISO M (особенно дуплексная сталь), а также ISO H. Уникальная подготовка режущей кромки для наилучшего компромисса между стабильностью режущей кромки и остротой резания.

23 1742 – ICP-2M: Основная область применения ISO P. Более высокая точность и лучшее качество поверхности благодаря 4 направляющим фаскам. Оптимальная круглость отверстия, низкие осевые силы, повышенная стабильность, повышенная скорость удаления металла.

23 1745 – HCP-IQ: Основная область применения ISO P и ISO K. Наилучшая способность центрирования, обработка криволинейных поверхностей. Не рекомендуется для пластичных материалов.

23 1750 – ICM: Основная область применения ISO M, ISO S (особенно Inconel и титан), а также ISO N. Режущая кромка с отрицательной фаской и специальным закруглением – особенно для обработки нержавеющей стали.

23 1790 – FCP: Основное применение ISO P и ISO K, вторичное применение ISO M. Геометрия плоской головки с центрирующей вершиной. Выгодна для радиального смещения и косого выхода материала.

Примечание: Данные резания применяются для базового корпуса 5×D. Пилотные отверстия сверлите исключительно буровой головкой того же типа – в частности для головок FCP и QCP-2M. Соблюдайте инструкции по применению для базового корпуса. Допуск резания вставок: k7 (положительный допуск диаметра режущей кромки). Обозначение: [тип] [⌀ DC]-[добавление] [режущий материал]. Примеры: № 231740 6.5 ICP 065 IC908, № 231742 18.5 ICP 185-2M IC908, № 231745 18.5 HCP 185-IQ IC908.

Размеры 6–19,5: Минимальное количество заказа соответствует одной единице упаковки (VPE) или кратно ей.

Артикул Скорость резания vc [м/мин] по материалам ISO
N N P P P P P H H H H H M M S S K N
23 1740 100 90 100 70 55 35 35 70 60 35 50 50 35 35 120 155
23 1742 100 90 100 70 55 35 35 120 155
23 1745 100 90 100 70 55 70 60 120 155
23 1750 155 120 100 90 100 70 55 70 60 50 50 35 35 120 155
23 1790 100 90 100 70 55 35 35 70 60 50 50 35 120 155
⌀ DC, мм SUMOCHAM буровая головка, IC908 твёрдосплав Угол INOX подача, мм/об. Inconel® подача, мм/об.
ICP k7 ICP-2M k7 HCP-IQ k7 ICM k7 FCP k7 < 900 N (23 1740, 23 1742, 23 1745, 23 1790) < 900 N (23 1740, 23 1742, 23 1745, 23 1790) > 900 N (23 1740, 23 1750, 23 1790) > 900 N (23 1740, 23 1750, 23 1790) < 900 N (23 1740, 23 1750) < 900 N (23 1740, 23 1750) > 900 N (23 1740, 23 1750) > 900 N (23 1740, 23 1750)
6 eShop eShop eShop eShop eShop 154°/140° 0.1 0.1 0.09 0.09 0.06 0.06 0.06 0.06
6,5 eShop eShop eShop eShop eShop 154°/140° 0.1 0.1 0.09 0.09 0.06 0.06 0.06 0.06
6,8 eShop eShop eShop eShop eShop 154°/140° 0.1 0.1 0.09 0.09 0.06 0.06 0.06 0.06
7 eShop eShop eShop eShop eShop 154°/140° 0.1 0.1 0.09 0.09 0.06 0.06 0.06 0.06
7,5 eShop eShop eShop eShop eShop 154°/140° 0.1 0.1 0.09 0.09 0.06 0.06 0.06 0.06
8 eShop eShop eShop eShop eShop 154°/140° 0.16 0.16 0.12 0.12 0.09 0.09 0.08 0.08
8,5 eShop eShop eShop eShop eShop 154°/140° 0.16 0.16 0.12 0.12 0.09 0.09 0.08 0.08
9 eShop eShop eShop eShop eShop 154°/140° 0.16 0.16 0.12 0.12 0.09 0.09 0.08 0.08
9,5 eShop eShop eShop eShop eShop 154°/140° 0.16 0.16 0.12 0.12 0.09 0.09 0.08 0.08
10 eShop eShop eShop eShop eShop 154°/140° 0.2 0.2 0.15 0.15 0.11 0.11 0.1 0.1
10,2 eShop eShop eShop eShop eShop 154°/140° 0.2 0.2 0.15 0.15 0.11 0.11 0.1 0.1
10,5 eShop eShop eShop eShop eShop 154°/140° 0.2 0.2 0.15 0.15 0.11 0.11 0.1 0.1
11 eShop eShop eShop eShop eShop 154°/140° 0.2 0.2 0.15 0.15 0.11 0.11 0.1 0.1
11,5 eShop eShop eShop eShop eShop 140° 0.2 0.2 0.15 0.15 0.11 0.11 0.1 0.1
