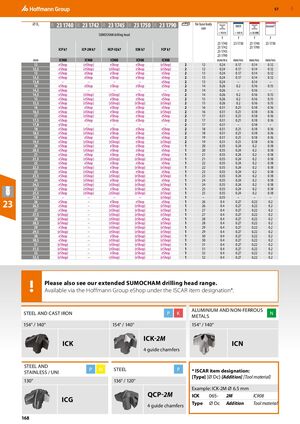

⌀ DC ICP k7 ICP-2M k7 HCP-IQ k7 ICM k7 FCP k7 Основное тело
Тип вставки 23J
12 eShop eShop eShop eShop eShop 2
12,5 eShop eShop eShop eShop eShop 2
13 eShop eShop eShop eShop eShop 2
13,5 eShop eShop eShop eShop eShop 2
13,8 – – – – eShop 2
14 eShop eShop eShop eShop eShop 2
14,2 eShop – – – – 2
14,5 eShop eShop eShop eShop eShop 2
15 eShop eShop eShop eShop eShop 2
15,5 eShop eShop eShop eShop eShop 2
16 eShop eShop eShop eShop eShop 2
16,5 eShop eShop eShop eShop eShop 2
17 eShop eShop eShop eShop eShop 2
17,5 eShop eShop eShop eShop eShop 2
17,8 eShop – – – – 2
18 eShop eShop eShop eShop eShop 2
18,5 eShop eShop eShop eShop eShop 2
19 eShop eShop eShop eShop eShop 2
19,5 eShop eShop eShop eShop eShop 2
20 eShop eShop eShop eShop eShop 1
20,5 eShop eShop eShop eShop eShop 1
21 eShop eShop eShop eShop eShop 1
21,5 eShop eShop eShop eShop eShop 1
22 eShop eShop eShop eShop eShop 1
22,5 eShop eShop eShop eShop eShop 1
23 eShop eShop eShop eShop eShop 1
23,5 eShop eShop eShop eShop eShop 1
24 eShop eShop eShop eShop eShop 1
24,5 eShop eShop eShop eShop eShop 1
25 eShop eShop eShop eShop eShop 1
25,5 eShop eShop eShop eShop eShop 1
25,9 – – – – eShop 1
26 eShop – eShop eShop eShop 1
26,5 eShop – eShop eShop eShop 1
27 eShop – eShop eShop eShop 1
27,5 eShop – eShop eShop eShop 1
28 eShop – eShop eShop eShop 1
28,5 eShop – eShop eShop eShop 1
29 eShop – eShop eShop eShop 1
29,5 eShop – eShop eShop eShop 1
30 eShop – eShop eShop eShop 1
30,5 eShop – eShop eShop eShop 1
31 eShop – eShop eShop eShop 1
31,5 eShop – eShop eShop eShop 1
32 eShop – eShop eShop eShop 1
32,5 eShop – eShop eShop eShop 1

Подачи для буровой головки SUMOCHAM

⌀ мм INOX
< 900 Н		 INOX
> 900 Н		 Inconel
< 900 Н		 Inconel
> 900 Н
23 1740 23 1750 23 1740 23 1750 23 1740 23 1750 23 1740 23 1750
12 0,24 0,17 0,14 0,12 0,24 0,17 0,14 0,12
13 0,24 0,17 0,14 0,12 0,24 0,17 0,14 0,12
14 0,26 0,2 0,16 0,15 0,26 0,2 0,16 0,15
15 0,26 0,2 0,16 0,15 0,26 0,2 0,16 0,15
16 0,31 0,21 0,18 0,16 0,31 0,21 0,18 0,16
17 0,31 0,21 0,18 0,16 0,31 0,21 0,18 0,16
18 0,31 0,21 0,18 0,16 0,31 0,21 0,18 0,16
19 0,31 0,21 0,18 0,16 0,31 0,21 0,18 0,16
20 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
21 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
22 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
23 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
24 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
25 0,35 0,24 0,2 0,18 0,35 0,24 0,2 0,18
26 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
27 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
28 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
29 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
30 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
31 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2
32 0,4 0,27 0,22 0,2 0,4 0,27 0,22 0,2

Ознакомьтесь также с нашей расширенной гаммой буровых голов SUMOCHAM. Доступно через интернет-магазин Hoffmann Group под обозначением ISCAR*.

Типы сверл по материалам

Материал Тип Угол Особенности
Сталь и чугун ICK 154°/140°
Сталь и чугун ICG 130°
Сталь и нержавеющая сталь / UNI ICK-2M 154°/140° 4 направляющих фаски
Сталь и нержавеющая сталь / UNI QCP-2M 136°/120° 4 направляющих фаски
Алюминий и цветные металлы ICN 154°/140°

Обозначение по ISCAR

Формат: [Тип] [⌀ Dc]-[Добавление] [Материал инструмента]

Пример: ICK-2M ⌀ 6,5 мм

  • Тип: ICK
  • ⌀ Dc: 065
  • Добавление: 2M
  • Материал инструмента: IC908
