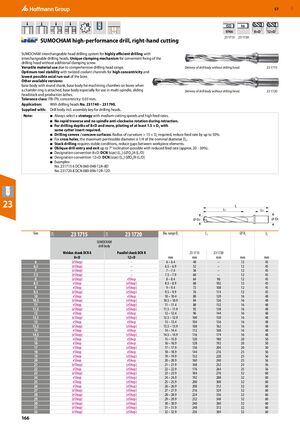

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 166

Предыдущая страница Следующая страница

Навигация

SUMOCHAM высокопроизводительное сверло, правое вращение (версии 8×D и 12×D)

Система сверления SUMOCHAM со сменными головками для высокоэффективного сверления со сменными буровыми головками. Уникальный механизм зажима для удобного крепления буровой головки без дополнительного винта зажима. Универсальное применение благодаря комплексному диапазону буровых головок. Оптимальная стабильность инструмента с витыми смазочно-охлаждающими каналами для высокой концентричности и минимального осевого биения отверстия.

Доступны другие версии: сверлильная державка с цилиндрическим хвостовиком, сверлильная державка для обработки фасок на отверстиях при использовании фасочного кольца, сверлильная державка специального назначения для многошпиндельных, скользящих и продольных станков.

Класс допуска: IT8-IT9, концентричность: 0,03 мм.

Применение: С буровыми головками № 231740–231790.

Поставляется с: Сверлильная державка включая монтажный ключ для буровых головок.

Примечание:

  • Всегда выбирайте стратегию со средними скоростями резания и высокими подачами.
  • Без ускоренного ввода и обратного вращения шпинделя во время вывода.
  • Для глубин сверления 8×D и более требуется пилотирование не менее 1,5 × DC тем же резцом.
  • Сверление выпуклых/вогнутых поверхностей: требуется радиус кривизны > 15 × DC, снизьте подачу до 50%.
  • Для поперечных отверстий максимально допустимый диаметр составляет 1/4 номинального диаметра DC.
  • Глубокое сверление требует стабильных условий, снизьте зазоры между элементами заготовки.
  • Косой ввод и вывод сверла до 7° наклона возможны при сниженной подаче (примерно 20–30%).
  • Обозначение для 8×D: DCN [размер]-[L1]-[⌀DS]A-[L/D]
  • Обозначение для 12×D: DCN [размер]-[L1]-[ØDS]R-[L/D]
  • Примеры: № 231715 6 DCN 060-048-12A-8D, № 231720 8 DCN 080-096-12R-12D
Размер, мм Диапазон Dc, мм SUMOCHAM сверлильная державка ⌀ Ds, мм Ls, мм
23 1715 Weldon шпиндель DCN A (8×D) 23 1720 Цилиндрический шпиндель DCN R (12×D)
6 6–6.4 L1=48 мм – 12 45
6,5 6.5–6.9 52 – 12 45
7 7–7.4 56 – 12 45
7,5 7.5–7.9 60 – 12 45
8 8–8.4 64 L1=96 мм 12 45
8,5 8.5–8.9 68 102 12 45
9 9–9.4 72 108 12 45
9,5 9.5–9.9 76 114 12 45
10 10–10.4 80 120 16 48
10,5 10.5–10.9 84 126 16 48
11 11–11.4 88 132 16 48
11,5 11.5–11.9 92 138 16 48
12 12–12.4 96 144 16 48
12,5 12.5–12.9 100 150 16 48
13 13–13.4 104 156 16 48
13,5 13.5–13.9 108 162 16 48
14 14–14.4 112 168 16 48
14,5 14.5–14.9 116 174 16 48
15 15–15.9 120 180 20 50
16 16–16.9 128 192 20 50
17 17–17.9 136 204 20 50
18 18–18.9 144 216 25 56
19 19–19.9 152 228 25 56
20 20–20.9 160 240 25 56
21 21–21.9 168 252 25 56
22 22–22.9 176 264 25 56
23 23–23.9 184 276 32 60
24 24–24.9 192 288 32 60
25 25–25.9 200 300 32 60
26 26–26.9 208 312 32 60
27 27–27.9 216 324 32 60
28 28–28.9 224 336 32 60
29 29–29.9 232 348 32 60
30 30–30.9 240 360 32 60
31 31–31.9 248 372 32 60
32 32–32.9 256 384 32 60
