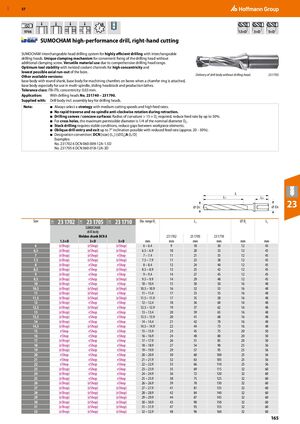

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 165

Предыдущая страница Следующая страница

Навигация

SUMOCHAM высокопроизводительное сверло, правое вращение

Система сверления SUMOCHAM со сменными головками для высокоэффективного сверления со сменными буровыми головками. Уникальный механизм зажима для удобного крепления буровой головки без дополнительного винта зажима. Универсальное применение благодаря комплексному диапазону буровых головок. Оптимальная стабильность инструмента с витыми смазочно-охлаждающими каналами для высокой концентричности и минимального осевого биения отверстия.

Доступны другие версии: сверлильная державка с цилиндрическим хвостовиком, сверлильная державка для обработки фасок на отверстиях при использовании фасочного кольца, сверлильная державка специального назначения для многошпиндельных, скользящих и продольных станков.

Класс допуска: IT8-IT9, концентричность: 0,03 мм.

Применение: С буровыми головками № 231740–231790.

Поставляется с: Сверлильная державка включая монтажный ключ для буровых головок.

Примечание:

  • Всегда выбирайте стратегию со средними скоростями резания и высокими подачами.
  • Без ускоренного ввода и обратного вращения шпинделя во время вывода.
  • Сверление выпуклых/вогнутых поверхностей: требуется радиус кривизны > 15 × DC, снизьте подачу до 50%.
  • Для поперечных отверстий максимально допустимый диаметр составляет 1/4 номинального диаметра DC.
  • Глубокое сверление требует стабильных условий, снизьте зазоры между элементами заготовки.
  • Косой ввод и вывод сверла до 7° наклона возможны при сниженной подаче (примерно 20–30%).
  • Обозначение: DCN [размер]-[L1]-[⌀DS]A-[L/D]; примеры: № 231702 6 DCN 060-009-12A-1.5D, № 231705 6 DCN 060-018-12A-3D
Размер, мм Диапазон Dc, мм SUMOCHAM сверлильная державка Weldon шпиндель DCN A ⌀ Ds, мм Ls, мм
23 1702 (1.5×D) 23 1705 (3×D) 23 1710 (5×D)
6 6–6.4 L1=9 мм L1=18 мм L1=30 мм 12 45
6,5 6.5–6.9 10 20 33 12 45
7 7–7.4 11 21 35 12 45
7,5 7.5–7.9 11 23 38 12 45
8 8–8.4 12 24 40 12 45
8,5 8.5–8.9 13 25 42 12 45
9 9–9.4 14 27 45 12 45
9,5 9.5–9.9 14 29 48 12 45
10 10–10.4 15 30 50 16 48
10,5 10.5–10.9 16 32 53 16 48
11 11–11.4 17 33 55 16 48
11,5 11.5–11.9 17 35 58 16 48
12 12–12.4 18 36 60 16 48
12,5 12.5–12.9 19 37 62 16 48
13 13–13.4 20 39 65 16 48
13,5 13.5–13.9 20 41 68 16 48
14 14–14.4 21 42 70 16 48
14,5 14.5–14.9 22 44 73 16 48
15 15–15.9 23 45 75 20 50
16 16–16.9 24 48 80 20 50
17 17–17.9 26 51 85 20 50
18 18–18.9 27 54 90 25 56
19 19–19.9 29 57 95 25 56
20 20–20.9 30 60 100 25 56
21 21–21.9 32 63 105 25 56
22 22–22.9 33 66 110 25 56
23 23–23.9 35 69 115 32 60
24 24–24.9 36 72 120 32 60
25 25–25.9 38 75 125 32 60
26 26–26.9 39 78 130 32 60
27 27–27.9 41 81 135 32 60
28 28–28.9 42 84 140 32 60
29 29–29.9 44 87 145 32 60
30 30–30.9 45 90 150 32 60
31 31–31.9 47 93 155 32 60
32 32–32.9 48 96 160 32 60
