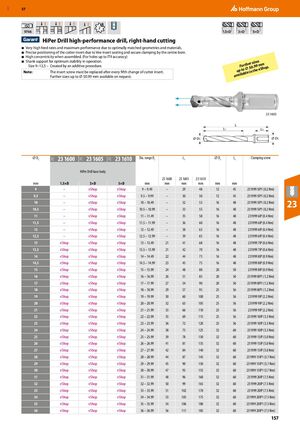

HiPer Drill – Высокопроизводительное сверло с правым направлением резания

Характеристики

  • Очень высокие подачи и максимальная производительность благодаря оптимально согласованным геометрии и материалам.
  • Точное позиционирование сменной пластины благодаря V-образному седлу пластины и надёжному зажиму через центральное отверстие.
  • Высокая концентричность при сборке. (Для отверстий с точностью до IT9).
  • Поддержка хвостовика для оптимальной стабильности работы.

Примечание

  • Размер 9–12,5 – изготовлены аддитивной технологией.
  • Винт крепления пластины должен заменяться после каждой пятой смены режущей пластины.
  • Размеры больше ⌀ 50.99 мм доступны по запросу.
⌀ DC (мм) Модель 23 1600 (1.5×D) Модель 23 1605 (3×D) Модель 23 1610 (5×D) Диапазон Dc (мм) L1 (мм) ⌀ Ds (мм) Ls (мм) Винт крепления
9 – eShop eShop 9 – 9.49 – 29 48 12 45 231999 5IP1 (0.2 Nm)
9,5 – eShop eShop 9.5 – 9.99 – 30 50 12 45 231999 5IP1 (0.2 Nm)
10 – eShop eShop 10 – 10.49 – 32 53 16 48 231999 5IP1 (0.2 Nm)
10,5 – eShop eShop 10.5 – 10.99 – 33 55 16 48 231999 5IP1 (0.2 Nm)
11 – eShop eShop 11 – 11.49 – 35 58 16 48 231999 6IP (0.4 Nm)
11,5 – eShop eShop 11.5 – 11.99 – 36 60 16 48 231999 6IP (0.4 Nm)
12 – eShop eShop 12 – 12.49 – 38 63 16 48 231999 6IP (0.4 Nm)
12,5 – eShop eShop 12.5 – 12.99 – 39 65 16 48 231999 6IP (0.4 Nm)
13 eShop eShop eShop 13 – 13.49 21 41 68 16 48 231999 7IP (0.6 Nm)
13,5 eShop eShop eShop 13.5 – 13.99 21 42 70 16 48 231999 7IP (0.6 Nm)
14 eShop eShop eShop 14 – 14.49 22 44 73 16 48 231999 8IP (0.9 Nm)
14,5 eShop eShop eShop 14.5 – 14.99 23 45 75 16 48 231999 8IP (0.9 Nm)
15 eShop eShop eShop 15 – 15.99 24 48 80 20 50 231999 8IP (0.9 Nm)
16 eShop eShop eShop 16 – 16.99 26 51 85 20 50 231999 8IP1 (1.2 Nm)
17 eShop eShop eShop 17 – 17.99 27 54 90 20 50 231999 8IP1 (1.2 Nm)
18 eShop eShop eShop 18 – 18.99 29 57 95 25 56 231999 8IP1 (1.2 Nm)
19 eShop eShop eShop 19 – 19.99 30 60 100 25 56 231999 9IP (2.2 Nm)
20 eShop eShop eShop 20 – 20.99 32 63 105 25 56 231999 9IP (2.2 Nm)
21 eShop eShop eShop 21 – 21.99 33 66 110 25 56 231999 9IP (2.2 Nm)
22 eShop eShop eShop 22 – 22.99 35 69 115 25 56 231999 10IP (3.3 Nm)
23 eShop eShop eShop 23 – 23.99 36 72 120 25 56 231999 10IP (3.3 Nm)
24 eShop eShop eShop 24 – 24.99 38 75 125 32 60 231999 10IP (3.3 Nm)
25 eShop eShop eShop 25 – 25.99 39 78 130 32 60 231999 15IP (5.0 Nm)
26 eShop eShop eShop 26 – 26.99 41 81 135 32 60 231999 15IP (5.0 Nm)
27 eShop eShop eShop 27 – 27.99 42 84 140 32 60 231999 15IP (5.0 Nm)
28 eShop eShop eShop 28 – 28.99 44 87 145 32 60 231999 15IP1 (5.7 Nm)
29 eShop eShop eShop 29 – 29.99 45 90 150 32 60 231999 15IP1 (5.7 Nm)
30 eShop eShop eShop 30 – 30.99 47 93 155 32 60 231999 15IP1 (5.7 Nm)
31 eShop eShop eShop 31 – 31.99 48 96 160 32 60 231999 20IP (7.5 Nm)
32 eShop eShop eShop 32 – 32.99 50 99 165 32 60 231999 20IP (7.5 Nm)
33 eShop eShop eShop 33 – 33.99 51 102 170 32 60 231999 20IP (7.5 Nm)
34 eShop eShop eShop 34 – 34.99 53 105 175 32 60 231999 20IP1 (7.5 Nm)
35 eShop eShop eShop 35 – 35.99 54 106 180 32 60 231999 20IP1 (7.5 Nm)
36 eShop eShop eShop 36 – 36.99 56 111 185 32 60 231999 20IP1 (7.5 Nm)
