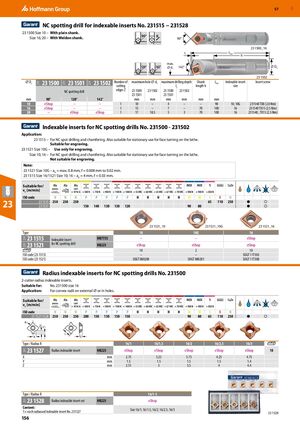

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 156
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
NC центровочное сверло для сменных пластин № 231515 − 231528
Модели и размеры
Размер 10 – со скользящим хвостовиком.
Размер 16; 20 – с хвостовиком Weldon.
| ⌀ Ds (мм) | Модель 23 1500 (90°) | Модель 23 1501 (120°) | Модель 23 1502 (142°) | Число режущих кромок Z | Макс. диаметр отверстия ⌀ d1 (мм) | Макс. глубина сверления l1 (мм) | Длина хвостовика h (мм) | Ltot (мм) | Размер сменной пластины | Винт крепления пластины | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | eShop | – | – | 1 | 10 | – | 4 | – | – | 90 | 10; 10G | 231540 TX8 (2.0 Nm) |
| 16 | eShop | – | – | 1 | 15 | – | 7 | – | 70 | 100 | 16 | 231540 TX15 (2.5 Nm) |
| 20 | – | eShop | eShop | 1 | 17 | 18.5 | 5 | 3 | 70 | 100 | 16 | 231540 TX15 (2.5 Nm) |
Сменные пластины для NC центровочных свёрл № 231500 - 231502
Применение
- 23 1515 – для NC центрирования и фасочирования. Также подходит для неподвижного использования при торцовом точении на токарном станке. Подходит для гравировки.
- 23 1521 Размер 10G – используется только для гравировки.
- 23 1521 Размер 10; 16 – для NC центрирования и фасочирования. Также подходит для неподвижного использования при торцовом точении на токарном станке. Не подходит для гравировки.
Примечание
- 23 1521 Размер 10G – ap = макс. 0,8 мм, f = 0,008–0,02 мм.
- 23 1515 Размер 16/23 1521 Размер 10; 16 – ap = 4 мм, f = 0,03 мм.
| Марка пластины | Размер 10 | Размер 10G | Размер 16 | Материал инструмента |
|---|---|---|---|---|
| 23 1515 | – | – | eShop | HB7735 |
| 23 1521 | eShop | eShop | eShop | HB225 |
Радиусные сменные пластины для NC центровочных свёрл № 231500
Двухсрезные радиусные сменные пластины.
Применение: для модели 231500 размер 16.
Назначение: для выпуклых радиусов на наружном диаметре или в отверстиях.
| Марка пластины / Радиус R | 16/1 | 16/1,5 | 16/2 | 16/2,5 | 16/3 | Материал |
|---|---|---|---|---|---|---|
| 23 1527 – Радиусная сменная пластина | eShop | eShop | eShop | eShop | eShop | HB225 |
| X (мм) | 2.75 | 3.25 | 3.75 | 4.25 | 4.75 | – |
| Y (мм) | 1.5 | 1.5 | 1.5 | 1.5 | 1.4 | – |
| Z (мм) | 2.51 | 3 | 3.5 | 4 | 4.4 | – |
Комплект радиусных пластин
23 1528 – Комплект радиусных сменных пластин, материал HB225.
Комплектация: по 1 шт. радиусной сменной пластины № 231527 размеров: 16/1; 16/1,5; 16/2; 16/2,5; 16/3.
