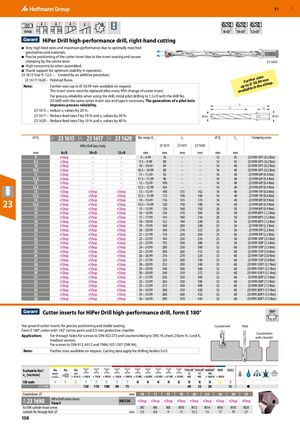

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 158

Предыдущая страница Следующая страница

Навигация

HiPer Drill – Высокопроизводительное сверло с правым направлением резания

Характеристики

  • Очень высокие подачи и максимальная производительность благодаря оптимально согласованным геометрии и материалам.
  • Точное позиционирование сменной пластины благодаря V-образному седлу пластины и надёжному зажиму через центральное отверстие.
  • Высокая концентричность при сборке.
  • Поддержка хвостовика для оптимальной стабильности работы.

Примечание

  • 23 1615 Размер 9–12,5 – изготовлены аддитивной технологией.
  • 23 1617/1620 – полированные канавки.
  • Размеры больше ⌀ 50.99 мм доступны по запросу.
  • Винт крепления пластины должен заменяться после каждой пятой смены режущей пластины.

Рекомендации по применению

Для обеспечения надёжности процесса при использовании сверла необходимо предварительное сверление под пилотное отверстие на глубину 1.5×D моделью 231600 со сменной пластиной того же размера и типа. Создание пилотного отверстия повышает надёжность процесса.

  • 23 1615 – снижение подач vf на 20%.
  • 23 1617 – снижение подач f на 10% и скоростей резания vc на 30%.
  • 23 1620 – снижение подач f на 10% и скоростей резания vc на 40%.
⌀ DC (мм) Модель 23 1615 (8×D) Модель 23 1617 (10×D) Модель 23 1620 (12×D) Диапазон Dc (мм) L1 (мм) 23 1615 L1 (мм) 23 1617 L1 (мм) 23 1620 ⌀ Ds (мм) Ls (мм) Винт крепления
9 eShop – – 9 – 9.49 76 – – 12 45 231999 5IP1 (0.2 Nm)
9,5 eShop – – 9.5 – 9.99 80 – – 12 45 231999 5IP1 (0.2 Nm)
10 eShop – – 10 – 10.49 84 – – 16 48 231999 5IP1 (0.2 Nm)
10,5 eShop – – 10.5 – 10.99 88 – – 16 48 231999 5IP1 (0.2 Nm)
11 eShop – – 11 – 11.49 92 – – 16 48 231999 6IP (0.4 Nm)
11,5 eShop – – 11.5 – 11.99 96 – – 16 48 231999 6IP (0.4 Nm)
12 eShop – – 12 – 12.49 100 – – 16 48 231999 6IP (0.4 Nm)
12,5 eShop – – 12.5 – 12.99 104 – – 16 48 231999 6IP (0.4 Nm)
13 eShop eShop eShop 13 – 13.49 108 135 162 16 48 231999 7IP (0.6 Nm)
13,5 eShop eShop eShop 13.5 – 13.99 112 140 168 16 48 231999 7IP (0.6 Nm)
14 eShop eShop eShop 14 – 14.49 116 145 174 16 48 231999 8IP (0.9 Nm)
14,5 eShop eShop eShop 14.5 – 14.99 120 150 180 16 48 231999 8IP (0.9 Nm)
15 eShop eShop eShop 15 – 15.99 128 160 192 20 50 231999 8IP (0.9 Nm)
16 eShop eShop eShop 16 – 16.99 136 170 204 20 50 231999 8IP1 (1.2 Nm)
17 eShop eShop eShop 17 – 17.99 144 180 216 20 50 231999 8IP1 (1.2 Nm)
18 eShop eShop eShop 18 – 18.99 152 190 228 25 56 231999 8IP1 (1.2 Nm)
19 eShop eShop eShop 19 – 19.99 160 200 240 25 56 231999 9IP (2.2 Nm)
20 eShop eShop eShop 20 – 20.99 168 210 252 25 56 231999 9IP (2.2 Nm)
21 eShop eShop eShop 21 – 21.99 176 220 264 25 56 231999 9IP (2.2 Nm)
22 eShop eShop eShop 22 – 22.99 184 230 276 25 56 231999 10IP (3.3 Nm)
23 eShop eShop eShop 23 – 23.99 192 240 288 25 56 231999 10IP (3.3 Nm)
24 eShop eShop eShop 24 – 24.99 200 250 300 32 60 231999 10IP (3.3 Nm)
25 eShop eShop eShop 25 – 25.99 208 260 312 32 60 231999 15IP (5.0 Nm)
26 eShop eShop eShop 26 – 26.99 216 270 324 32 60 231999 15IP (5.0 Nm)
27 eShop eShop eShop 27 – 27.99 224 280 336 32 60 231999 15IP (5.0 Nm)
28 eShop eShop eShop 28 – 28.99 232 290 348 32 60 231999 15IP1 (5.7 Nm)
29 eShop eShop eShop 29 – 29.99 240 300 360 32 60 231999 15IP1 (5.7 Nm)
30 eShop eShop eShop 30 – 30.99 248 310 372 32 60 231999 15IP1 (5.7 Nm)
31 eShop eShop eShop 31 – 31.99 256 320 384 32 60 231999 20IP (7.5 Nm)
32 eShop eShop eShop 32 – 32.99 264 330 396 32 60 231999 20IP (7.5 Nm)
33 eShop eShop eShop 33 – 33.99 272 340 408 32 60 231999 20IP (7.5 Nm)
34 eShop eShop eShop 34 – 34.99 280 350 420 32 60 231999 20IP1 (7.5 Nm)
35 eShop eShop eShop 35 – 35.99 288 360 432 32 60 231999 20IP1 (7.5 Nm)
36 eShop eShop eShop 36 – 36.99 296 370 444 32 60 231999 20IP1 (7.5 Nm)

Сменные пластины для высокопроизводительного сверла HiPer Drill, форма E 180°

Описание

V-образные режущие пластины для точного позиционирования и стабильного размещения. Пластина формы E 180° с центральной точкой 142° и защитной фаской 0,5 мм.

Применение

Для сквозных отверстий под винты по DIN-ISO 273 и зенкования по DIN 74, лист 2, формы H, J и K, средний вариант. Для винтов по DIN 912, 6912 и 7984, ISO 1207 (DIN 84).

Примечание

Размеры больше доступны по запросу. Данные резания применяются для буровых корпусов 5×D.

Модель 23 1690 Диаметр зенковки ⌀ (мм) Подходит для сквозного отверстия ⌀ (мм) Материал инструмента Применение
HiPer Drill сменная пластина, форма E для винтов с цилиндрической головкой по DIN 912 10 M5 – 5.5 HB7530 eShop
11 M6 – 6.6
15 M8 – 9
18 M10 – 11
20 M12 – 13.5
24 M14 – 15
26 M16 – 17
30 M18 – 19
33 M20 – 21
