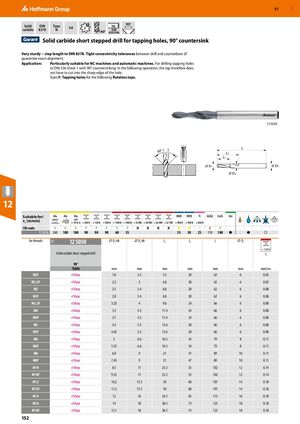

Коротко-ступенчатое сверло из твёрдого сплава для подготовки отверстий под нарезание резьбы с зенковкой 90°

Очень прочное – длина ступени в соответствии с DIN 8378. Плотные допуски концентричности между сверлом и зенкующей частью гарантируют точное выравнивание.

Применение: Особенно подходит для станков с ЧПУ и автоматических станков. Для просверливания отверстий под резьбу в соответствии с DIN 336 лист 1 с зенковкой 90°. В следующей операции метчик не должен врезаться в острый край отверстия.

Размеры F: Отверстия под резьбу для следующих метчиков без стружечных канавок.

Применяется для потоков Скорость резания vc [м/мин] ⌀ D1 h8 ⌀ D2 h8 L1 Lc L ⌀ Ds f
мм мм/об
M2F TiAlN eShop 1,8 2,5 5,3 20 62 6 0,05
M2,5F TiAlN eShop 2,3 3 6,8 20 62 6 0,05
M3 TiAlN eShop 2,5 3,4 8,8 20 62 6 0,08
M3F TiAlN eShop 2,8 3,4 8,8 20 62 6 0,08
M3,5F TiAlN eShop 3,25 4 9,6 24 66 6 0,08
M4 TiAlN eShop 3,3 4,5 11,4 24 66 6 0,08
M4F TiAlN eShop 3,7 4,5 11,4 24 66 6 0,08
M5 TiAlN eShop 4,2 5,5 13,6 28 66 6 0,08
M5F TiAlN eShop 4,65 5,5 13,6 28 66 6 0,08
M6 TiAlN eShop 5 6,6 16,5 34 79 8 0,11
M6F TiAlN eShop 5,55 6,6 16,5 34 79 8 0,11
M8 TiAlN eShop 6,8 9 21 47 89 10 0,11
M8F TiAlN eShop 7,45 9 21 47 89 10 0,11
M10 TiAlN eShop 8,5 11 25,5 55 102 12 0,14
M10F TiAlN eShop 9,35 11 25,5 55 102 12 0,14
M12 TiAlN eShop 10,2 13,5 30 60 107 14 0,18
M12F TiAlN eShop 11,2 13,5 30 60 107 14 0,18
M14 TiAlN eShop 12 16 34,5 65 115 16 0,18
M16 TiAlN eShop 14 18 38,5 73 123 18 0,18
M16F TiAlN eShop 15,1 18 38,5 73 123 18 0,18

Коротко-ступенчатое сверло из твёрдого сплава для проходных отверстий, 180° (для винтов с шестигранной лункой)

Очень прочное – длина ступени в соответствии с DIN 8376. Плотные допуски концентричности между сверлом и зенкующей частью гарантируют точное выравнивание.

Применение: Для проходных отверстий под винты в соответствии с DIN-ISO 273 и зенковок в соответствии с DIN 74, лист 2 форма H, J и K, средняя версия. Для винтов в соответствии с DIN 912, 6912 и 7984, ISO 1207 (DIN 84).

Применяется для винтов Скорость резания vc [м/мин] ⌀ D1 h8 ⌀ D2 h8 L1 Lc L ⌀ Ds f
мм мм/об
M3 TiAlN eShop 3,4 6 9 28 64 6 0,08
M4 TiAlN eShop 4,5 8 11 37 79 8 0,08
M5 TiAlN eShop 5,5 10 13 43 89 10 0,08
M6 TiAlN eShop 6,6 11 15 55 102 12 0,11
M8 TiAlN eShop 9 15 19 65 115 16 0,11
M10 TiAlN eShop 11 18 23 62 123 18 0,14
