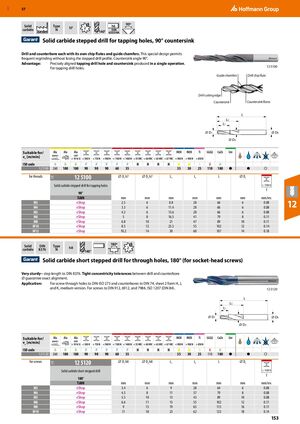

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 153

Предыдущая страница Следующая страница

Навигация

Ступенчатое сверло из твёрдого сплава для подготовки отверстий под нарезание резьбы с зенковкой 90°

Сверло и зенковка имеют свои собственные стружечные канавки и направляющие фаски. Эта специальная конструкция позволяет частую переточку без потери профиля ступенчатого сверла. Угол зенковки 90°.

Преимущество: Точно выровненное отверстие под резьбу и зенковка, производимые в одной операции.

Для отверстий под резьбу.

  • Направляющие фаски
  • Стружечная канавка сверла
  • Режущий край сверла
  • Зенковка
  • Стружечные канавки зенковки
Применяется для потоков Скорость резания vc [м/мин] ⌀ D1 h7 ⌀ D2 h7 L1 Lc L ⌀ Ds f
мм мм/об
M3 TiAlN eShop 2,5 6 8,8 28 66 6 0,08
M4 TiAlN eShop 3,3 6 11,4 28 66 6 0,08
M5 TiAlN eShop 4,2 6 13,6 28 66 6 0,08
M6 TiAlN eShop 5 8 16,5 41 79 8 0,11
M8 TiAlN eShop 6,8 10 21 47 89 10 0,11
M10 TiAlN eShop 8,5 12 25,5 55 102 12 0,14
M12 TiAlN eShop 10,2 14 30 60 107 14 0,18
