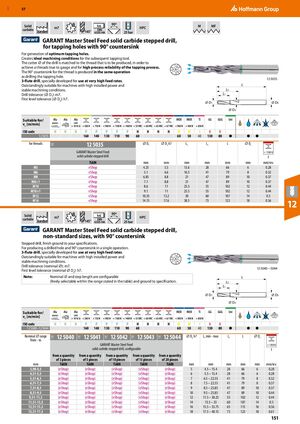

Режущие и зажимные инструменты Hoffmann Group 2026 - страница 151
Навигация
Каталог Hoffmann Group ручной и измерительный инструмент
Каталог Hoffmann Group режущий и вспомогательный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Каталог Hoffmann Group токарный инструмент
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Ступенчатое сверло из твёрдого сплава GARANT Master Steel Feed для подготовки отверстий под нарезание резьбы с зенковкой 90°
Для формирования оптимальных отверстий под резьбу. Создаёт идеальные условия обработки для последующего резьбонарезного инструмента.
Диаметр режущей части сверла подобран в соответствии с размером резьбы, которая должна быть произведена, чтобы обеспечить резьбу в поле допуска и высокую надёжность процесса нарезания резьбы. Зенковка 90° для резьбы производится в одной операции с просверливанием отверстия под резьбу.
Трёхстороннее сверло, специально разработанное для использования при очень высоких подачах. Исключительно подходит для станков с высокой установленной мощностью и стабильными условиями обработки.
Допуск сверла (⌀ D1): m7.
Допуск первого уровня (⌀ D2): h7.
| Применяется для | Скорость резания vc [м/мин] | ⌀ D1 | ⌀ D2 h7 | L1 | Lc | L | ⌀ Ds | f | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | мм | мм/об | ||||||||||||
| M5 | TiAlN eShop | 4,25 | 5,5 | 13,6 | 28 | 66 | 6 | 0,28 | ||||||
| M6 | TiAlN eShop | 5,1 | 6,6 | 16,5 | 41 | 79 | 8 | 0,32 | ||||||
| M8 | TiAlN eShop | 6,85 | 8,8 | 21 | 47 | 89 | 10 | 0,37 | ||||||
| M8×1 | TiAlN eShop | 7,1 | 8,8 | 21 | 47 | 89 | 10 | 0,37 | ||||||
| M10 | TiAlN eShop | 8,6 | 11 | 25,5 | 55 | 102 | 12 | 0,44 | ||||||
| M10×1 | TiAlN eShop | 9,1 | 11 | 25,5 | 55 | 102 | 12 | 0,44 | ||||||
| M12 | TiAlN eShop | 10,35 | 13,2 | 30 | 60 | 107 | 14 | 0,5 | ||||||
| M16 | TiAlN eShop | 14,15 | 17,6 | 38,5 | 73 | 123 | 18 | 0,56 | ||||||
Ступенчатое сверло из твёрдого сплава GARANT Master Steel Feed нестандартных размеров с зенковкой 90°
Ступенчатое сверло, окончательно шлифованное в соответствии с вашими требованиями.
Для создания просверленного отверстия и зенковки 90° в одной операции.
Трёхстороннее сверло, специально разработанное для использования при очень высоких подачах. Исключительно подходит для станков с высокой установленной мощностью и стабильными условиями обработки.
Допуск сверла (номинальный ⌀): m7.
Допуск первого уровня (номинальный ⌀ D2): h7.
Примечание: Номинальный диаметр и длина ступени настраиваются (свободно выбираются в пределах диапазона, указанного в таблице) и шлифуются в соответствии со спецификацией.
| Диапазон ⌀ мм | От количества 3 шт. | От количества 5 шт. | От количества 10 шт. | От количества 15 шт. | От количества 20 шт. | ⌀ D2 h7 | L1 мин–макс | Lc | L | ⌀ Ds | f мм/об |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,98–4,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 5 | 4,5–15,4 | 28 | 66 | 6 | 0,28 |
| 4,51–5,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 6 | 5,5–15,4 | 28 | 66 | 6 | 0,28 |
| 5,51–6,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 7 | 6,5–22,55 | 41 | 79 | 8 | 0,32 |
| 6,51–7,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 8 | 7,5–22,55 | 41 | 79 | 8 | 0,37 |
| 7,51–8,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 9 | 8,5–25,85 | 47 | 89 | 10 | 0,37 |
| 8,51–9,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 10 | 9,5–25,85 | 47 | 89 | 10 | 0,44 |
| 9,51–11,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 12 | 11,5–30,25 | 55 | 102 | 12 | 0,44 |
| 11,51–13,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 14 | 13,5–33 | 60 | 107 | 14 | 0,5 |
| 13,51–15,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 16 | 15,5–33,75 | 65 | 115 | 16 | 0,56 |
| 15,51–17,5 | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | TiAlN (eShop) | 18 | 17,5–40,15 | 73 | 123 | 18 | 0,61 |
